Złączka 3-torowa ZJUN-3x50 PE do przewodów 50mm2 | R34RR-07020002401 Ergom

Opis i Kluczowe Cechy

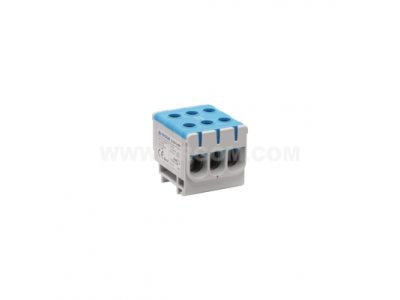

Złączka 3-torowa ZJUN-3x50 PE marki ERGOM to zaawansowany komponent elektroinstalacyjny zaprojektowany z myślą o bezpiecznym i trwałym łączeniu przewodów ochronnych o dużych przekrojach. Produkt charakteryzuje się możliwością obsługi przewodów o przekroju znamionowym wynoszącym 50 mm², co pozwala na stabilne odprowadzanie prądów zwarciowych i zapewnia najwyższy poziom bezpieczeństwa w rozdzielnicach przemysłowych. Konstrukcja 3-torowa umożliwia efektywne zarządzanie przestrzenią wewnątrz szafy sterowniczej, redukując czas potrzebny na montaż wielu pojedynczych modułów. Wykonanie z wysokiej jakości materiałów izolacyjnych oraz precyzyjne zaciski śrubowe gwarantują niską rezystancję przejścia oraz odporność na drgania, co jest kluczowe w wymagających środowiskach pracy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi osprzętu łączeniowego. Złączka spełnia wymagania normy PN-EN 60947-7-2, która określa parametry dla listew zaciskowych do przewodów miedzianych, w szczególności w zakresie funkcji ochronnej (PE). Dzięki temu inżynierowie i projektanci mają pewność, że komponent ten może być stosowany w instalacjach wymagających certyfikowanych rozwiązań o wysokiej niezawodności. Stopień ochrony oraz parametry izolacyjne są dostosowane do standardów przemysłowych, co potwierdza deklaracja zgodności producenta ERGOM.

Zastosowanie

Złączka ZJUN-3x50 PE znajduje szerokie zastosowanie w sektorze energetyki zawodowej oraz automatyki przemysłowej. Jest idealnym rozwiązaniem do budowy głównych szyn wyrównawczych w rozdzielnicach niskiego napięcia, gdzie wymagane jest pewne połączenie przewodów ochronnych PE o przekroju 50 mm². Wykorzystuje się ją w systemach zasilania hal produkcyjnych, centrach danych oraz w infrastrukturze budynkowej o dużym zapotrzebowaniu na moc. Dzięki swojej budowie, złączka doskonale sprawdza się w układach sieci TN-S oraz TN-C-S, zapewniając ciągłość obwodu ochronnego dla kluczowych odbiorników energii.

Wskazówki Montażowe

Montaż złączki powinien odbywać się na standardowej szynie montażowej DIN (TS35). Aby zapewnić optymalne parametry elektryczne, należy przestrzegać następujących wytycznych:

• Przewody o przekroju 50 mm² powinny zostać odpowiednio odizolowane na długości wskazanej przez producenta, aby uniknąć odsłonięcia części czynnych poza zaciskiem.
• Zaleca się stosowanie tulejek zaciskowych w przypadku przewodów typu linka, co zapobiega rozwarstwianiu się żył i zwiększa powierzchnię styku.
• Należy zachować odpowiedni moment dokręcania śrub zaciskowych, co gwarantuje trwałość mechaniczną połączenia i eliminuje ryzyko przegrzewania się styku pod wpływem przepływu prądu.
• Po zakończeniu montażu warto przeprowadzić kontrolę wizualną oraz pomiar ciągłości przewodu ochronnego.

FAQ

• Czy złączka ZJUN-3x50 PE może być stosowana z przewodami aluminiowymi? Złączka jest dedykowana głównie do przewodów miedzianych. W przypadku chęci użycia przewodów aluminiowych należy skonsultować się z dokumentacją techniczną producenta w celu weryfikacji dopuszczalności takiego połączenia i ewentualnego zastosowania pasty kontaktowej.
• Jaki jest maksymalny przekrój przewodu, który można podłączyć? Złączka jest zoptymalizowana pod kątem przewodów o przekroju znamionowym 50 mm².
• Czy produkt wymaga stosowania dodatkowych płytek końcowych? Konstrukcja złączek wielotorowych ERGOM zazwyczaj zapewnia pełną izolację boczną, jednak zawsze należy sprawdzić konfigurację na szynie i w razie potrzeby zastosować dedykowane akcesoria końcowe dla zachowania stopnia ochrony.
