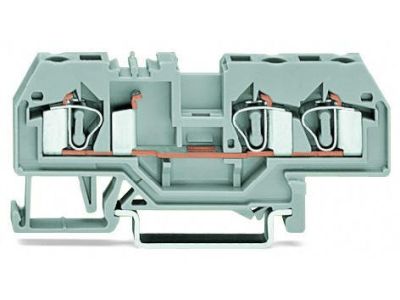

Złączka 3-przewodowa 4mm2 przelotowa, szara | 281-681 Wago

Opis i Kluczowe Cechy

Złączka 3-przewodowa WAGO o numerze katalogowym 281-681 to zaawansowany komponent elektroinstalacyjny, zaprojektowany z myślą o najbardziej wymagających systemach rozdziału energii i sterowania. Produkt charakteryzuje się przekrojem znamionowym wynoszącym 4 mm², co pozwala na stabilne przesyłanie energii elektrycznej przy zachowaniu minimalnych strat rezystancyjnych. Wykorzystanie technologii zacisku sprężynowego CAGE CLAMP® gwarantuje nie tylko szybkość montażu, ale przede wszystkim długofalową niezawodność połączenia, odporną na wstrząsy, wibracje oraz zmiany temperatury otoczenia.

• Trzy punkty zaciskowe: Umożliwiają efektywne mostkowanie i rozdzielanie potencjałów w obrębie jednego modułu, co znacząco redukuje zapotrzebowanie na miejsce w szafie sterowniczej.
• Materiał izolacyjny: Wykonana z wysokiej jakości poliamidu (PA 6.6), złączka wykazuje doskonałe właściwości dielektryczne oraz wysoką odporność na prądy pełzające.
• Kolor szary: Standardowa kolorystyka ułatwia identyfikację przewodów fazowych lub neutralnych w typowych instalacjach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego bezpieczeństwo w profesjonalnych aplikacjach B2B. Złączka spełnia wymagania normy IEC/EN 60947-7-1, dotyczącą aparatury rozdzielczej i sterowniczej niskiego napięcia. Dzięki certyfikacji uznanych jednostek badawczych, komponent ten może być stosowany w instalacjach wymagających najwyższego stopnia pewności ruchowej, zapewniając odpowiednią wytrzymałość izolacji oraz odporność na zwarcia.

Zastosowanie

WAGO 281-681 znajduje szerokie zastosowanie w sektorze przemysłowym oraz budownictwie komercyjnym. Jest to idealne rozwiązanie dla:

• Szaf sterowniczych i rozdzielnic: Gdzie kluczowa jest optymalizacja przestrzeni oraz przejrzystość oprzewodowania.
• Systemów automatyki budynkowej: Do łączenia czujników, elementów wykonawczych oraz magistral komunikacyjnych.
• Przemysłu maszynowego: W miejscach narażonych na drgania, gdzie tradycyjne zaciski śrubowe mogłyby ulec poluzowaniu.
• Instalacji zasilających: Wymagających pewnego połączenia przewodów o przekroju do 4 mm².

Wskazówki Montażowe

Montaż złączki odbywa się na standardowej szynie montażowej DIN 35 (TS 35). Aby zapewnić optymalne parametry pracy, należy przestrzegać poniższych wytycznych:

• Przygotowanie przewodu: Izolację z przewodu należy usunąć na długości wskazanej przez producenta (zazwyczaj 9-10 mm), unikając uszkodzenia żył miedzianych.
• Narzędzia: Do otwarcia zacisku sprężynowego zaleca się użycie dedykowanego przyrządu montażowego lub płaskiego wkrętaka o odpowiedniej szerokości grota.
• Zakończenie rzędu: Na końcu bloku złączek należy zamontować odpowiednią ściankę końcową, aby zapewnić stopień ochrony IP20 i izolację od części przewodzących.
• Oznaczanie: Zaleca się stosowanie systemu oznaczników WAGO w celu precyzyjnego opisu obwodów, co skraca czas późniejszych prac serwisowych.

FAQ

1. Czy złączka 281-681 wymaga okresowego dokręcania?
Nie, dzięki zastosowaniu sprężyny CAGE CLAMP® siła docisku jest stała i kompensuje ewentualne odkształcenia materiału przewodu, co eliminuje konieczność serwisowego dokręcania zacisków.

2. Jakie typy przewodów można podłączyć do tej złączki?
Złączka jest przystosowana do montażu przewodów miedzianych: sztywnych (drut), wielodrutowych oraz giętkich (linka) z tulejką lub bez tulejki.

3. Czy można łączyć złączki o różnych potencjałach obok siebie?
Tak, jednak należy pamiętać o zachowaniu odpowiednich odstępów izolacyjnych lub zastosowaniu ścianek oddzielających w przypadku pracy z różnymi napięciami znamionowymi.
