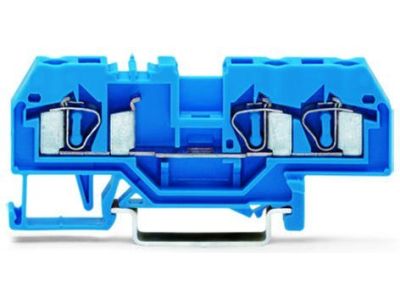

Złączka 3-przewodowa 4mm2 przelotowa, niebieska | 281-684 Wago

Opis i Kluczowe Cechy

Złączka 3-przewodowa WAGO o numerze katalogowym 281-684 to wysokiej klasy komponent elektroinstalacyjny zaprojektowany z myślą o najbardziej wymagających środowiskach przemysłowych. Produkt charakteryzuje się przekrojem znamionowym wynoszącym 4 mm², co pozwala na stabilne i bezpieczne przesyłanie energii elektrycznej oraz sygnałów w instalacjach o średnim obciążeniu. Wykorzystanie technologii zacisku sprężynowego CAGE CLAMP® gwarantuje długotrwałą odporność na wstrząsy oraz wibracje, co eliminuje konieczność okresowego dociągania śrub, typowego dla tradycyjnych złączy śrubowych.

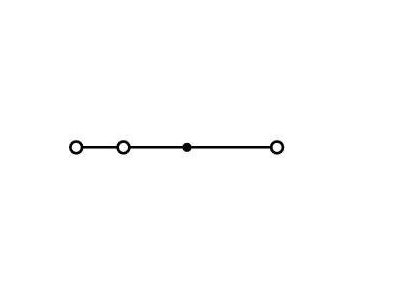

• Konstrukcja 3-przewodowa: Umożliwia efektywne rozdzielanie potencjałów lub mostkowanie sygnałów w obrębie jednego potencjału, co znacząco oszczędza miejsce na szynie montażowej.
• Kolor niebieski: Wyraźne oznaczenie kolorystyczne jednoznacznie identyfikuje złączkę jako przeznaczoną do obwodów iskrobezpiecznych (Ex i).
• Materiał izolacyjny: Wykonana z wysokiej jakości poliamidu, co zapewnia doskonałe właściwości dielektryczne oraz odporność na starzenie termiczne.

Zgodność z Normami

Złączka WAGO 281-684 została zaprojektowana i certyfikowana do pracy w specyficznych warunkach określonych dla stref zagrożonych wybuchem. Spełnia rygorystyczne wymagania dotyczące zastosowań iskrobezpiecznych (Ex i), co potwierdza jej konstrukcję zapobiegającą gromadzeniu ładunków i zapewniającą odpowiednie odstępy izolacyjne. Produkt jest zgodny z międzynarodowymi standardami bezpieczeństwa elektrycznego, co czyni go zaufanym wyborem dla inżynierów i projektantów systemów automatyki procesowej.

Zastosowanie

Głównym obszarem zastosowania złączki 281-684 są systemy automatyki i sterowania pracujące w strefach zagrożonych wybuchem, gdzie wymagana jest separacja obwodów iskrobezpiecznych. Dzięki swojej budowie idealnie sprawdza się w:

• Szafach sterowniczych w przemyśle chemicznym i petrochemicznym.
• Instalacjach procesowych na platformach wiertniczych.
• Systemach pomiarowych wymagających precyzyjnego i pewnego połączenia przewodów o przekroju do 4 mm².
• Rozdzielnicach niskiego napięcia, gdzie kluczowa jest przejrzystość i bezpieczeństwo eksploatacji.

Wskazówki Montażowe

Montaż złączki odbywa się na standardowej szynie TS 35 (szyna DIN). Aby zapewnić optymalne parametry pracy, należy przestrzegać następujących wytycznych:

• Przygotowanie przewodu: Izolację z przewodu o przekroju 4 mm² należy usunąć na długości zalecanej przez producenta (zazwyczaj 9-10 mm).
• Narzędzia: Do otwarcia zacisku CAGE CLAMP® należy użyć dedykowanego wkrętaka montażowego, co zapobiega uszkodzeniu obudowy.
• Zakończenie rzędu: Na końcu szeregu złączek należy zawsze zamontować odpowiednią płytkę końcową, aby zapewnić wymagany stopień ochrony i izolacji bocznej.

FAQ

• Czy złączka wymaga stosowania tulejek zaciskowych? Nie, technologia CAGE CLAMP® pozwala na bezpośrednie i pewne mocowanie zarówno przewodów sztywnych (drut), jak i giętkich (linka) bez konieczności zagniatania tulejek.
• Dlaczego złączka ma kolor niebieski? Kolor niebieski jest standardem przemysłowym oznaczającym obwody iskrobezpieczne w instalacjach Ex i, co ułatwia konserwację i zapobiega pomyłkom podczas prac serwisowych.
• Jaki jest maksymalny przekrój przewodu? Złączka jest dedykowana do przewodów o przekroju znamionowym do 4 mm², co zapewnia optymalną gęstość upakowania przy zachowaniu wysokich parametrów prądowych.
