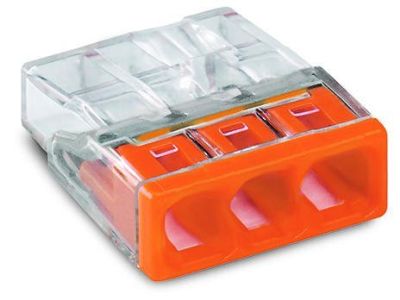

Złączka 3-przewodowa 3x2,5mm2 do puszek instalacyjnych, przezr. z pomarańczową pokrywą | 2273-203 Wago

Opis i Kluczowe Cechy

Złączka instalacyjna WAGO z serii 2273-203 to zaawansowane rozwiązanie typu COMPACT, zaprojektowane z myślą o optymalizacji przestrzeni w puszkach elektroinstalacyjnych. Dzięki zastosowaniu technologii zacisku sprężynowego PUSH WIRE®, produkt umożliwia szybki i pewny montaż do trzech przewodów jednodrutowych o przekroju od 0,5 mm² do 2,5 mm². Przekrój znamionowy wynoszący 2,5 mm² pozwala na stabilne przesyłanie energii w obwodach oświetleniowych i gniazdowych, minimalizując spadki napięcia. Unikalna, całkowicie przezroczysta obudowa pozwala instalatorowi na natychmiastową wizualną weryfikację prawidłowego wprowadzenia przewodu oraz sprawdzenie długości odizolowania, co eliminuje błędy montażowe. Pomarańczowa pokrywa ułatwia szybką identyfikację liczby zacisków w gęsto upakowanych rozdzielnicach.

• Kompaktowa konstrukcja pozwalająca na oszczędność miejsca do 51% w porównaniu z serią 273.
• Przezroczysta obudowa dla pełnej kontroli wizualnej połączenia.
• Specjalny otwór pomiarowy umożliwiający sprawdzenie napięcia bez konieczności demontażu złączki.
• Możliwość dowolnego łączenia przewodów o różnych przekrojach w obrębie jednej złączki.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami bezpieczeństwa obowiązującymi w branży elektrotechnicznej. Złączka spełnia wymagania normy EN 60664-1, co gwarantuje odpowiednią izolację i odporność na przepięcia w instalacjach niskiego napięcia. Posiada certyfikaty uznanych jednostek badawczych (m.in. VDE, UL, KEMA), co potwierdza jej niezawodność w profesjonalnych zastosowaniach budowlanych i przemysłowych. Stopień zanieczyszczenia 2 oraz napięcie znamionowe 450V sprawiają, że jest to komponent bezpieczny dla standardowych sieci elektroenergetycznych.

Zastosowanie

Złączka WAGO 2273-203 znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych. Jest idealnym wyborem do:

• Łączenia obwodów w puszkach podtynkowych i natynkowych.
• Instalacji systemów oświetleniowych, w tym opraw LED.
• Rozdzielania zasilania w puszkach odgałęźnych.
• Prac modernizacyjnych, gdzie ograniczona przestrzeń wymaga stosowania miniaturowych komponentów.

Wskazówki Montażowe

Aby zapewnić trwałe i bezpieczne połączenie, należy przestrzegać poniższych zaleceń:

• Przewody jednodrutowe należy odizolować na długości dokładnie 11 mm (wskaźnik długości znajduje się na obudowie złączki).
• Wprowadzić odizolowany przewód do oporu w otwór zaciskowy.
• Skontrolować przez przezroczystą obudowę, czy izolacja przewodu styka się z kołnierzem złączki, a goła żyła jest w pełni wsunięta pod zacisk.
• W celu demontażu przewodu należy go mocno uchwycić i wykręcać w obie strony, jednocześnie lekko pociągając.

FAQ

Czy złączka 2273-203 nadaje się do przewodów typu linka?
Nie, seria 2273 jest dedykowana wyłącznie do przewodów jednodrutowych (drut). Do linek należy zastosować złączki z serii 221 z dźwigniami.

Jak sprawdzić obecność napięcia w złączce?
Złączka posiada dedykowany otwór pomiarowy umieszczony w tylnej części obudowy, który umożliwia bezpieczne przyłożenie końcówki próbnika napięcia.

Czy można użyć tej złączki w instalacji 400V?
Tak, napięcie znamionowe złączki wynosi 450V, co pozwala na jej bezpieczne stosowanie w standardowych instalacjach trójfazowych wewnątrz budynków.
