Złączka 3-przewodowa 2,5mm2 przelotowa, szara | 280-681 Wago

Opis i Kluczowe Cechy

Złączka przelotowa WAGO 280-681 to profesjonalny komponent elektroinstalacyjny zaprojektowany z myślą o najbardziej wymagających systemach automatyki i rozdziału energii. Wyposażona w trzy punkty zaciskowe, pozwala na efektywne mostkowanie i rozdzielanie potencjałów w obrębie jednego poziomu. Przekrój znamionowy wynoszący 2,5 mm² pozwala na stabilne przesyłanie energii elektrycznej przy prądzie znamionowym do 24 A, co czyni ją idealnym rozwiązaniem dla standardowych obwodów sterowniczych i zasilających. Sercem urządzenia jest opatentowana technologia zacisku sprężynowego CAGE CLAMP®, która gwarantuje gazoszczelne, odporne na wstrząsy i bezobsługowe połączenie przewodów miedzianych o różnych strukturach.

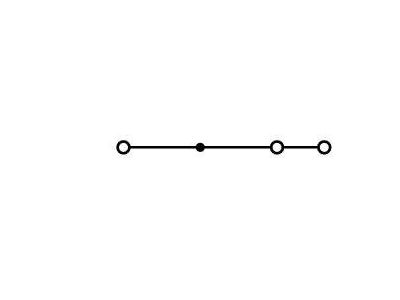

• Trzy punkty zaciskowe: Umożliwiają podłączenie jednego przewodu wejściowego i dwóch wyjściowych (lub odwrotnie), co znacząco redukuje potrzebę stosowania dodatkowych mostków zewnętrznych.
• Technologia CAGE CLAMP®: Zapewnia stałą siłę docisku, która automatycznie kompensuje odkształcenia przewodu, eliminując ryzyko poluzowania się styku pod wpływem wibracji lub zmian temperatury.

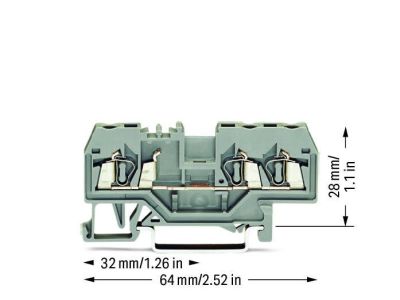

• Kompaktowa konstrukcja: Szerokość zaledwie 5 mm pozwala na optymalne wykorzystanie przestrzeni na szynie montażowej, co jest kluczowe w gęsto upakowanych szafach sterowniczych.
• Wysokie parametry izolacyjne: Napięcie znamionowe 800 V oraz napięcie znamionowe udarowe 8 kV zapewniają najwyższy poziom bezpieczeństwa eksploatacji.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w zastosowaniach przemysłowych. Złączka spełnia wymagania normy IEC/EN 60947-7-1, która określa standardy dla listew zaciskowych do przewodów miedzianych. Posiada certyfikację CE oraz jest zgodna z dyrektywą RoHS, co gwarantuje brak substancji szkodliwych i dopuszczenie do obrotu na rynkach Unii Europejskiej. Dodatkowo, materiał izolacyjny wykonany z poliamidu 6.6 charakteryzuje się klasą palności V0 zgodnie z UL 94, co zapewnia samogaśnięcie w przypadku wystąpienia łuku elektrycznego.

Zastosowanie

WAGO 280-681 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w obszarach takich jak:

• Automatyka przemysłowa: Łączenie czujników, elementów wykonawczych oraz modułów PLC w szafach sterowniczych.
• Budownictwo komercyjne: Rozdzielnice główne i piętrowe w biurowcach, gdzie wymagana jest wysoka gęstość upakowania aparatury.
• Inżynieria procesowa: Systemy sterowania w trudnych warunkach środowiskowych, gdzie występują drgania maszynowe.
• Infrastruktura transportowa: Instalacje w taborze kolejowym i systemach sterowania ruchem, dzięki odporności na wstrząsy.

Wskazówki Montażowe

Prawidłowa instalacja złączki WAGO 280-681 jest kluczowa dla zachowania parametrów technicznych połączenia. Montaż odbywa się na standardowej szynie montażowej DIN-35 (TS 35) poprzez zatrzaśnięcie. Przed przystąpieniem do podłączania przewodów, należy zdjąć izolację na długości od 8 mm do 9 mm. Do otwarcia zacisku CAGE CLAMP® należy użyć dedykowanego przyrządu montażowego lub płaskiego wkrętaka o szerokości ostrza 3,5 mm. Przewód należy wprowadzić do oporu w otwór zaciskowy, a następnie zwolnić sprężynę. Złączka umożliwia montaż przewodów sztywnych (drut), giętkich (linka) oraz linek z tulejkami zaciskowymi. Zaleca się stosowanie ścianek końcowych na końcach sekcji złączek w celu zapewnienia odpowiedniego stopnia ochrony IP20.

FAQ

• Czy złączka 280-681 wymaga okresowego dokręcania śrub? Nie, dzięki technologii sprężynowej CAGE CLAMP® połączenie jest bezobsługowe i nie wymaga okresowej kontroli momentu dokręcania, w przeciwieństwie do tradycyjnych zacisków śrubowych.
• Jakie typy przewodów można podłączyć do tej złączki? Można podłączać przewody miedziane jednodrutowe, wielodrutowe oraz linki o przekroju od 0,08 mm² do 2,5 mm².
• Czy złączkę można stosować w miejscach narażonych na silne wibracje? Tak, konstrukcja zacisku sprężynowego jest natywnie odporna na wibracje i wstrząsy, co czyni ją idealną do zastosowań w przemyśle ciężkim i transporcie.
• Czy do jednej złączki można podłączyć przewody o różnych przekrojach? Tak, każdy z trzech punktów zaciskowych działa niezależnie, co pozwala na bezpieczne łączenie przewodów o różnych przekrojach w obrębie jednej złączki.
