Złączka 3-przewodowa 2,5mm2, niebieska TOPJOBS | 2002-1304 Wago

Opis i Kluczowe Cechy

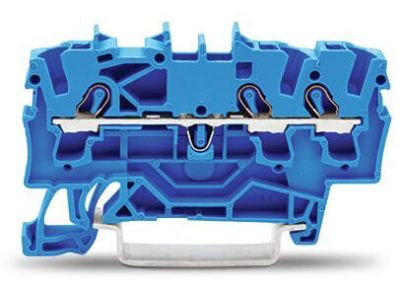

Złączka listwowa WAGO 2002-1304 z serii TOPJOB S to zaawansowany komponent elektroinstalacyjny, zaprojektowany z myślą o najbardziej wymagających systemach przemysłowych. Produkt charakteryzuje się konstrukcją 3-przewodową, co pozwala na optymalne zarządzanie przestrzenią wewnątrz szafy sterowniczej przy zachowaniu pełnej przejrzystości połączeń. Przekrój znamionowy wynoszący 2,5 mm² pozwala na stabilne przesyłanie energii elektrycznej oraz sygnałów sterujących, zapewniając minimalne straty rezystancyjne. Dzięki zastosowaniu innowacyjnej technologii Push-in CAGE CLAMP®, montaż przewodów jednodrutowych oraz linkowych z tulejkami odbywa się bez użycia narzędzi, co znacząco skraca czas prefabrykacji rozdzielnic. Niebieski kolor obudowy jest zgodny ze standardami identyfikacji torów neutralnych (N), co ułatwia konserwację i diagnostykę układu.

• Technologia Push-in CAGE CLAMP® zapewniająca odporność na wstrząsy i wibracje.
• Możliwość montażu przewodów o przekroju od 0,25 mm² do 4 mm² (przy przewodach sztywnych).
• Kompaktowa budowa oszczędzająca miejsce na szynie DIN-35.
• Wyraźne znakowanie i możliwość stosowania systemów mostkowania TOPJOB S.

Zgodność z Normami

Złączka WAGO 2002-1304 została zaprojektowana i certyfikowana do pracy w specyficznych warunkach środowiskowych. Kluczowym atutem jest dopuszczenie do zastosowań w strefach zagrożonych wybuchem zgodnie z klasyfikacją Ex e II (podwyższone bezpieczeństwo). Produkt spełnia wymagania międzynarodowych norm IECEx oraz dyrektywy ATEX, co czyni go niezbędnym elementem instalacji w przemyśle chemicznym, petrochemicznym oraz wydobywczym. Materiały izolacyjne użyte do produkcji są wolne od halogenów i wykazują wysoką odporność na prądy pełzające.

Zastosowanie

Produkt znajduje szerokie zastosowanie w profesjonalnych instalacjach B2B, w tym:

• Systemy automatyki przemysłowej pracujące w atmosferach potencjalnie wybuchowych.
• Rozdzielnice główne i obiektowe w budownictwie komercyjnym.
• Instalacje okrętowe i offshore, gdzie wymagana jest najwyższa odporność na trudne warunki pracy.
• Układy sterowania wymagające precyzyjnego rozdzielania potencjału neutralnego na szynie montażowej.

Wskazówki Montażowe

Dla zapewnienia optymalnych parametrów styku i bezpieczeństwa, należy przestrzegać poniższych wytycznych:

• Przewody należy odizolować na długości od 10 mm do 12 mm.
• Montaż odbywa się poprzez zatrzaśnięcie złączki na standardowej szynie montażowej DIN-35 (TS 35).
• W przypadku przewodów linkowych bez tulejek, należy otworzyć zacisk za pomocą dedykowanego przyrządu montażowego.
• Zaleca się stosowanie oryginalnych ścianek końcowych WAGO w celu zapewnienia odpowiedniego stopnia ochrony i izolacji sekcji.

FAQ

• Czy złączka 2002-1304 może być stosowana z przewodami aluminiowymi? Standardowo złączki TOPJOB S są przeznaczone do przewodów miedzianych; użycie aluminium wymaga zastosowania specjalnej pasty stykowej Alu-Plus.
• Czy produkt posiada certyfikat ATEX? Tak, złączka jest dopuszczona do pracy w strefach Ex e II, co potwierdzają stosowne oznaczenia na obudowie.
• Jaki jest maksymalny przekrój przewodu linkowego? Złączka obsługuje przewody linkowe o przekroju do 2,5 mm², a w przypadku przewodów sztywnych do 4 mm².
