Złączka 3-przewodowa 1,5mm2, szara TOPJOBS | 2001-1301 Wago

Opis i Kluczowe Cechy

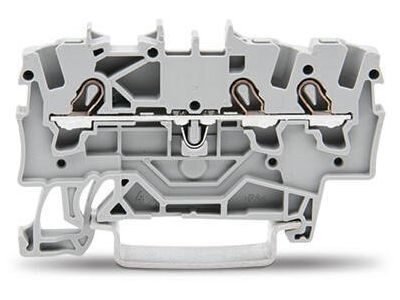

Złączka szynowa WAGO o numerze katalogowym 2001-1301 to zaawansowany komponent elektroinstalacyjny z serii TOPJOB S, zaprojektowany z myślą o najbardziej wymagających aplikacjach przemysłowych. Jest to złączka 3-przewodowa, przelotowa, która umożliwia precyzyjne i bezpieczne łączenie przewodów o przekroju znamionowym do 1,5 mm². Dzięki zastosowaniu innowacyjnej technologii zacisku sprężynowego Push-in CAGE CLAMP®, montaż przewodów sztywnych oraz giętkich z tulejkami odbywa się bez użycia narzędzi, co znacząco skraca czas prefabrykacji szaf sterowniczych.

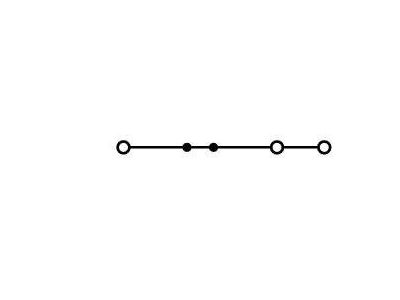

• Konstrukcja 3-przewodowa: Pozwala na wygodne mostkowanie i rozdzielanie sygnałów w obrębie jednego potencjału, oszczędzając miejsce na szynie montażowej.
• Technologia Push-in CAGE CLAMP®: Gwarantuje odporność na wstrząsy i wibracje, co jest kluczowe w środowiskach przemysłowych.

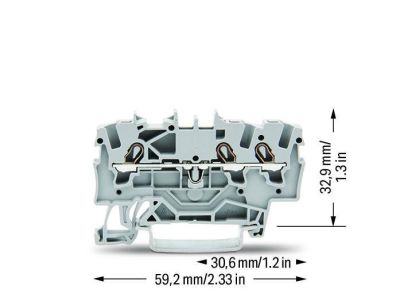

• Kompaktowe wymiary: Optymalizacja przestrzeni w rozdzielnicach dzięki wąskiej obudowie złączki.
• System TOPJOB S: Kompatybilność z szeroką gamą akcesoriów, takich jak mostki grzebieniowe oraz systemy znakowania ciągłego.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany pod kątem najwyższych standardów bezpieczeństwa. Kluczowym wyróżnikiem modelu 2001-1301 jest certyfikacja do zastosowań w obszarach zagrożonych wybuchem (Ex e II). Oznacza to, że złączka spełnia rygorystyczne wymagania dotyczące ochrony przed zapłonem, co pozwala na jej bezpieczne stosowanie w przemyśle chemicznym, petrochemicznym oraz wydobywczym. Złączka spełnia również ogólne normy IEC/EN dotyczące osprzętu łączeniowego niskiego napięcia, co potwierdza jej niezawodność w standardowych instalacjach budynkowych i przemysłowych.

Zastosowanie

Złączka 2001-1301 znajduje szerokie zastosowanie wszędzie tam, gdzie liczy się niezawodność połączenia elektrycznego. Idealnie sprawdza się w:

• Systemach automatyki przemysłowej: Łączenie czujników i elementów wykonawczych w szafach sterowniczych.
• Strefach Ex: Instalacje w miejscach o podwyższonym ryzyku wybuchu gazów lub pyłów.
• Rozdzielnicach zasilających: Jako element dystrybucji energii w obwodach pomocniczych.
• Infrastrukturze transportowej: Dzięki odporności na drgania, doskonale nadaje się do aplikacji kolejowych i morskich.

Wskazówki Montażowe

Aby zapewnić optymalne parametry pracy złączki, należy przestrzegać poniższych zaleceń:

• Montaż na szynie: Złączkę należy zatrzasnąć na standardowej szynie montażowej DIN 35 (TS 35).
• Przygotowanie przewodu: Przewody o przekroju 1,5 mm² powinny być odizolowane na długości wskazanej przez producenta (zazwyczaj ok. 9-11 mm).
• Wprowadzanie przewodu: Przewody sztywne wystarczy wcisnąć w otwór montażowy. W przypadku przewodów linkowych bez tulejek, należy użyć śrubokręta do otwarcia sprężyny.
• Zakończenie sekcji: Na końcu szeregu złączek należy zawsze zamontować odpowiednią ściankę końcową, aby zapewnić stopień ochrony i izolację od strony otwartej obudowy.

FAQ

1. Czy złączka 2001-1301 wymaga dokręcania śrub?
Nie, złączka wykorzystuje system sprężynowy, który automatycznie dostosowuje siłę docisku do przekroju przewodu, eliminując ryzyko poluzowania się styku pod wpływem zmian temperatury lub wibracji.

2. Jakie przewody można podłączyć do tej złączki?
Złączka obsługuje przewody miedziane jednodrutowe, wielodrutowe oraz linkowe o przekroju znamionowym 1,5 mm² (z uwzględnieniem zakresu dopuszczalnego przez dokumentację techniczną serii 2001).

3. Czy kolor szary ma znaczenie funkcjonalne?
Kolor szary jest standardowym oznaczeniem dla złączek przelotowych fazowych lub sygnałowych w systemach WAGO TOPJOB S.
