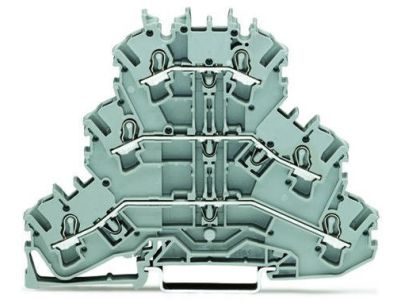

Złączka 3-piętrowa 2,5mm2 L/L/L bez podstawki oznacznika, szara TOPJOBS | 2002-3201 Wago

Opis i Kluczowe Cechy

Złączka 3-piętrowa WAGO 2002-3201 z serii TOPJOB S to zaawansowany komponent elektroinstalacyjny, zaprojektowany z myślą o maksymalnej oszczędności miejsca w szafach sterowniczych i rozdzielnicach. Przekrój znamionowy wynoszący 2,5 mm² pozwala na stabilne przesyłanie energii elektrycznej oraz sygnałów przy zachowaniu wysokiej gęstości upakowania. Dzięki trzypiętrowej konstrukcji (L/L/L), instalator może obsłużyć trzy niezależne obwody na szerokości zaledwie 5,2 mm, co jest kluczowe w nowoczesnych systemach automatyki. Produkt wykorzystuje opatentowaną technologię Push-in CAGE CLAMP®, która umożliwia błyskawiczny montaż przewodów sztywnych oraz giętkich z tulejkami bez użycia narzędzi, gwarantując jednocześnie odporność na wstrząsy i wibracje.

• Trzy poziomy potencjałów (L/L/L) na jednym module.
• Przekrój znamionowy 2,5 mm² (obsługa przewodów do 4 mm² przy montażu bezpośrednim).
• Technologia Push-in CAGE CLAMP® redukująca czas montażu o nawet 50%.
• Wykonanie w kolorze szarym, dedykowane do standardowych obwodów fazowych.
• Brak podstawki oznacznika dla zachowania jeszcze smuklejszej sylwetki komponentu.

Zgodność z Normami

Złączka WAGO 2002-3201 została zaprojektowana do pracy w najbardziej wymagających środowiskach. Posiada certyfikację dla zastosowań Ex e II (podwyższone bezpieczeństwo), co czyni ją idealnym wyborem do instalacji w strefach zagrożonych wybuchem. Produkt spełnia rygorystyczne normy międzynarodowe IECEx oraz ATEX, zapewniając najwyższy poziom bezpieczeństwa operacyjnego. Materiały izolacyjne użyte do produkcji są wolne od halogenów i charakteryzują się wysoką klasą palności, co potwierdza zgodność z normami przeciwpożarowymi w budownictwie i przemyśle ciężkim.

Zastosowanie

Dzięki swojej unikalnej budowie, złączka znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrotechnicznych. Jest niezastąpiona w systemach automatyki budynkowej, szafach sterowniczych maszyn oraz w przemyśle procesowym, gdzie przestrzeń montażowa na szynie DIN jest ograniczona. Certyfikat Ex e II predysponuje ją do użycia w przemyśle chemicznym, petrochemicznym oraz w górnictwie. Możliwość mostkowania na każdym piętrze pozwala na elastyczne tworzenie wspólnych potencjałów w obrębie jednej listwy zaciskowej.

Wskazówki Montażowe

Montaż złączki odbywa się na standardowej szynie TS 35 (DIN-35). Aby zapewnić optymalne parametry połączenia, zaleca się odizolowanie przewodu na długości od 10 do 12 mm. Przewody sztywne oraz giętkie z zaprasowaną tulejką można wprowadzać bezpośrednio do otworu montażowego bez otwierania zacisku. W przypadku przewodów linkowych bez tulejek, należy użyć śrubokręta w celu otwarcia sprężyny. Należy pamiętać o zastosowaniu odpowiedniej ścianki końcowej na końcu listwy zaciskowej, aby zapewnić stopień ochrony IP20 i stabilność mechaniczną całego zestawu. Moment dokręcania nie dotyczy tego modelu, gdyż zacisk sprężynowy automatycznie dopasowuje siłę docisku do przekroju żyły.

FAQ

• Czy złączka 2002-3201 wymaga specjalnych narzędzi do montażu przewodów? Nie, technologia Push-in pozwala na beznarzędziowy montaż przewodów sztywnych i zakończonych tulejkami.
• Czy można mostkować poszczególne piętra złączki? Tak, system TOPJOB S oferuje dedykowane mostki poprzeczne, które pozwalają na łączenie potencjałów na każdym z trzech poziomów.
• Czy produkt nadaje się do pracy w ekstremalnych temperaturach? Tak, złączki WAGO są testowane pod kątem pracy w szerokim zakresie temperatur, a certyfikat Ex potwierdza ich niezawodność w trudnych warunkach przemysłowych.
• Jaki jest maksymalny przekrój przewodu, który można podłączyć? Nominalnie jest to 2,5 mm², jednak konstrukcja zacisku pozwala na podłączenie przewodów miedzianych o przekroju do 4 mm² (jednodrutowych).
