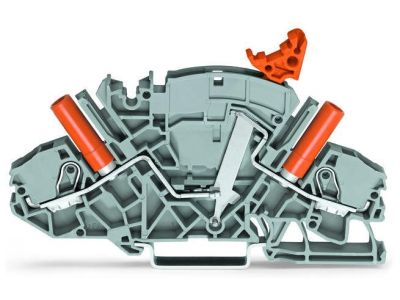

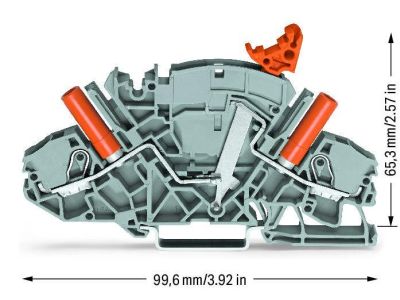

Złączka 2-przewodowa przelotowa, z izolowanym gniazdem pomiarowym, szara TOPJOBS | 2007-8821 Wago

Opis i Kluczowe Cechy

Złączka 2-przewodowa przelotowa WAGO z serii TOPJOB S, o numerze katalogowym 2007-8821, to zaawansowane rozwiązanie zaprojektowane z myślą o profesjonalnych systemach pomiarowych. Produkt charakteryzuje się obecnością izolowanego gniazda pomiarowego przystosowanego do wtyku o średnicy 4 mm, co umożliwia bezpieczne i precyzyjne przeprowadzanie testów bez konieczności rozłączania obwodu. Wykonana w kolorze szarym, złączka integruje się z systemem szynowym DIN-35, oferując niezawodność połączeń dzięki technologii sprężynowej, która eliminuje ryzyko poluzowania przewodów pod wpływem drgań.

• Zintegrowane gniazdo pomiarowe o średnicy 4 mm dla standardowych sond pomiarowych.
• Specjalna konstrukcja dedykowana do współpracy z przekładnikami prądowymi.
• Miejsce na montaż mostka zwierającego, co ułatwia konfigurację układów pomiarowych.
• Kompatybilność z łącznikami uchylnymi zwiększająca funkcjonalność serwisową.
• System TOPJOB S zapewniający najszybszy montaż i najwyższą gęstość upakowania na szynie.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektroenergetycznej. Złączka spełnia wymagania normy IEC/EN dotyczącej osprzętu łączeniowego, co gwarantuje stabilność parametrów elektrycznych oraz wysoką wytrzymałość dielektryczną. Zastosowane materiały izolacyjne są wolne od halogenów i charakteryzują się wysoką klasą palności, co jest kluczowe w szafach sterowniczych i rozdzielnicach o podwyższonych wymaganiach bezpieczeństwa pożarowego.

Zastosowanie

Złączka WAGO 2007-8821 znajduje szerokie zastosowanie w zaawansowanej automatyce przemysłowej oraz energetyce zawodowej. Jest niezastąpiona w obwodach wtórnych przekładników prądowych, gdzie wymagane jest bezpieczne zwieranie i rozłączanie obwodów pomiarowych. Dzięki możliwości zastosowania mostków zwierających oraz łączników uchylnych, inżynierowie mogą tworzyć przejrzyste i bezpieczne punkty testowe w systemach monitoringu energii, układach zabezpieczeń oraz w szafach licznikowych.

Wskazówki Montażowe

Montaż złączki odbywa się na standardowej szynie montażowej TS-35 (DIN). Podczas instalacji należy zwrócić uwagę na odpowiednie przygotowanie przewodu – technologia Push-in CAGE CLAMP® pozwala na bezpośrednie wtykanie przewodów sztywnych oraz giętkich z tulejkami bez użycia narzędzi. W przypadku stosowania wtyku pomiarowego 4 mm, należy upewnić się, że izolacja gniazda jest czysta i nieuszkodzona. Przy tworzeniu układów zwierających dla przekładników, zaleca się stosowanie dedykowanych mostków poprzecznych WAGO, co gwarantuje pewność styku i minimalizację rezystancji przejścia.

FAQ

• Czy złączka obsługuje standardowe wtyki bananowe? Tak, izolowane gniazdo pomiarowe jest w pełni kompatybilne z wtykami pomiarowymi o średnicy 4 mm, powszechnie stosowanymi w multimetrach i kalibratorach.
• Czy można ją stosować w układach z przekładnikami prądowymi? Zdecydowanie tak, konstrukcja złączki została zoptymalizowana pod kątem bezpiecznej obsługi obwodów przekładnikowych, w tym możliwości ich zwierania przed odłączeniem aparatury pomiarowej.
• Jakie akcesoria są kompatybilne z tym modelem? Złączka współpracuje z systemem mostkowania TOPJOB S, łącznikami uchylnymi oraz szeroką gamą oznaczników, co pozwala na pełną personalizację opisu obwodów.
