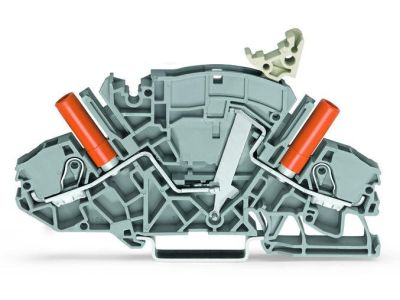

Złączka 2-przewodowa przelotowa, z izolowanym gniazdem pomiarowym, szara TOPJOBS | 2007-8811 Wago

Opis i Kluczowe Cechy

Złączka 2-przewodowa przelotowa WAGO z serii 2007-8811 to zaawansowany komponent elektroinstalacyjny zaprojektowany z myślą o najbardziej wymagających systemach automatyki i rozdzielnicach niskiego napięcia. Produkt należy do renomowanej rodziny TOPJOB S, co gwarantuje najwyższą niezawodność połączeń elektrycznych. Kluczowym wyróżnikiem tego modelu jest zintegrowane, izolowane gniazdo pomiarowe przystosowane do współpracy z wtykami pomiarowymi o średnicy 4 mm. Rozwiązanie to pozwala na bezpieczne i szybkie przeprowadzanie pomiarów kontrolnych bez konieczności demontażu oprzewodowania czy naruszania ciągłości obwodu.

• Technologia CAGE CLAMP®S: Zastosowanie sprężynowego zacisku pozwala na beznarzędziowy montaż przewodów sztywnych oraz linek z tulejkami, co znacząco skraca czas prefabrykacji szaf sterowniczych.
• Izolowane gniazdo pomiarowe: Dedykowane gniazdo o średnicy 4 mm zapewnia stabilny punkt styku dla sond pomiarowych, zwiększając bezpieczeństwo operatora podczas diagnostyki pod napięciem.

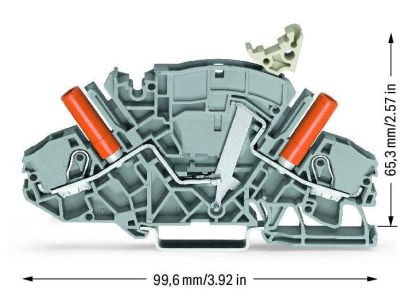

• Kompaktowa konstrukcja: Optymalne wymiary złączki pozwalają na dużą gęstość upakowania na szynie montażowej, co jest kluczowe w nowoczesnych, miniaturyzowanych systemach sterowania.
• Kolorystyka: Obudowa w kolorze szarym ułatwia identyfikację standardowych obwodów prądowych wewnątrz rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność w instalacjach przemysłowych na całym świecie. Złączka spełnia wymagania normy IEC/EN 60947-7-1, która definiuje parametry dla listew zaciskowych do miedzianych przewodów elektrycznych. Dzięki zastosowaniu materiałów izolacyjnych najwyższej jakości, produkt charakteryzuje się wysoką odpornością na prądy pełzające oraz stabilnością termiczną, co jest niezbędne w środowiskach o podwyższonym ryzyku pożarowym.

Zastosowanie

Złączka WAGO 2007-8811 znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Jest idealnym rozwiązaniem dla:

• Układów pomiarowych: Dzięki gniazdu 4 mm idealnie nadaje się do obwodów wtórnych przekładników prądowych i napięciowych.
• Automatyki przemysłowej: Wykorzystywana w szafach sterowniczych maszyn, gdzie wymagana jest częsta diagnostyka sygnałów.
• Budownictwa komercyjnego: Stosowana w rozdzielnicach głównych i piętrowych w celu zapewnienia łatwego dostępu serwisowego do punktów pomiarowych.
• Infrastruktury krytycznej: Wszędzie tam, gdzie pewność styku i szybkość serwisu decydują o ciągłości zasilania.

Wskazówki Montażowe

Montaż złączki powinien odbywać się na standardowej szynie nośnej DIN-35 (TS 35). Aby zapewnić optymalne parametry pracy, należy przestrzegać następujących wytycznych:

• Przygotowanie przewodu: Izolację z przewodu należy usunąć na długości zalecanej przez producenta, aby zapewnić pełne wprowadzenie żyły do komory zaciskowej.
• Montaż przewodów: Przewody sztywne oraz linki z tulejkami można montować poprzez bezpośrednie wciśnięcie w zacisk. W przypadku linek bez tulejek należy użyć śrubokręta w celu otwarcia sprężyny.
• Pomiary: Podczas korzystania z gniazda pomiarowego 4 mm należy upewnić się, że wtyk pomiarowy jest w pełni wprowadzony i posiada odpowiednią klasę izolacji.
• Zakończenie sekcji: Na końcu szeregu złączek należy zawsze zamontować odpowiednią ściankę końcową, aby zapewnić stopień ochrony IP i izolację od części przewodzących.

FAQ

• Czy do gniazda pomiarowego pasują standardowe sondy od multimetrów? Tak, gniazdo jest kompatybilne z większością profesjonalnych wtyków pomiarowych o średnicy 4 mm, w tym z wtykami bezpiecznymi (z osłoną).
• Czy złączka wymaga dokręcania śrub po pewnym czasie? Nie, dzięki technologii sprężynowej CAGE CLAMP® połączenie jest odporne na wstrząsy i wibracje, a siła docisku dopasowuje się automatycznie, co eliminuje konieczność okresowej konserwacji.
• Jaki jest główny cel stosowania izolowanego gniazda? Głównym celem jest umożliwienie bezpiecznego pomiaru parametrów elektrycznych bez ryzyka przypadkowego zwarcia lub porażenia, co jest kluczowe przy pracach pod napięciem.
