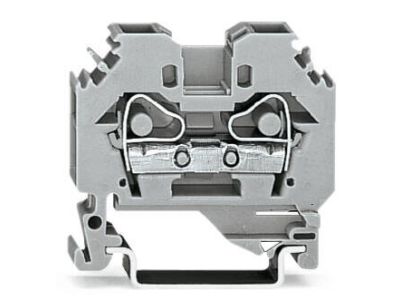

Złączka 2-przewodowa 6mm2 przelotowa, szara | 282-101 Wago

Opis i Kluczowe Cechy

Złączka przelotowa WAGO 282-101 to profesjonalny komponent elektroinstalacyjny zaprojektowany z myślą o najbardziej wymagających aplikacjach przemysłowych i rozdzielczych. Produkt charakteryzuje się przekrojem znamionowym wynoszącym 6 mm², co pozwala na stabilne i bezpieczne przesyłanie energii elektrycznej przy zachowaniu minimalnych strat rezystancyjnych. Wykorzystanie opatentowanej technologii zacisku sprężynowego CAGE CLAMP® gwarantuje trwałe, odporne na wstrząsy i bezobsługowe połączenie przewodów miedzianych, zarówno sztywnych (drut), jak i giętkich (linka).

• Wysoka obciążalność: Konstrukcja złączki pozwala na pracę z prądami znamionowymi typowymi dla instalacji o dużym obciążeniu.
• Materiał izolacyjny: Obudowa wykonana z wysokiej jakości poliamidu 6.6 zapewnia doskonałe właściwości dielektryczne oraz odporność na starzenie termiczne.

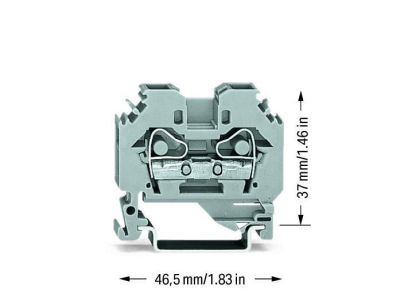

• Kompaktowa budowa: Szerokość zaledwie 8 mm pozwala na optymalne wykorzystanie miejsca na szynie montażowej DIN-35.
• System mostkowania: Możliwość stosowania mostków poprzecznych ułatwia szybką dystrybucję potencjałów wewnątrz rozdzielnicy.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych norm bezpieczeństwa, co potwierdzają liczne certyfikaty (m.in. UL, CSA, KEMA). Złączka 282-101 jest zgodna z normą IEC/EN 60947-7-1, co definiuje jej przeznaczenie jako złączki do przewodów miedzianych w instalacjach niskiego napięcia. Stopień zanieczyszczenia 3 oraz napięcie znamionowe udarowe 8 kV świadczą o wysokiej odporności na przebicia w trudnych warunkach środowiskowych.

Zastosowanie

Złączka WAGO 282-101 znajduje szerokie zastosowanie w sektorze B2B, w tym w:

• Budowie szaf sterowniczych i rozdzielnic niskiego napięcia.
• Instalacjach automatyki przemysłowej, gdzie wymagana jest odporność na wibracje maszyn.
• Systemach zasilania awaryjnego i rozdzielniach głównych w budownictwie komercyjnym.
• Infrastrukturze kolejowej i morskiej dzięki wysokiej odporności mechanicznej połączenia sprężynowego.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zachowania parametrów technicznych złączki. Należy zwrócić uwagę na następujące aspekty:

• Przygotowanie przewodu: Izolację należy zdjąć na długości od 12 do 13 mm, aby zapewnić pełne wprowadzenie żyły do komory zaciskowej.
• Narzędzia: Do otwarcia zacisku CAGE CLAMP® zaleca się użycie dedykowanego wkrętaka o szerokości ostrza 5,5 mm.
• Montaż na szynie: Złączkę zatrzaskuje się na standardowej szynie montażowej TS-35 (DIN 35).
• Zakończenie sekcji: Na końcu szeregu złączek należy zamontować odpowiednią ściankę końcową (np. 282-301), aby zapewnić ochronę przed dotykiem bezpośrednim części pod napięciem.

FAQ

1. Czy złączka 282-101 wymaga okresowego dokręcania śrub?
Nie, dzięki technologii CAGE CLAMP® siła docisku jest stała i niezależna od operatora, co eliminuje konieczność okresowej konserwacji połączeń.

2. Jakie przewody można podłączyć do tej złączki?
Złączka obsługuje przewody miedziane o przekroju od 0,2 mm² do 6 mm² (zarówno druty, linki, jak i linki z tulejkami).

3. Czy produkt jest odporny na trudne warunki przemysłowe?
Tak, materiały użyte do produkcji są odporne na korozję, wibracje oraz szeroki zakres temperatur pracy, co jest standardem w rozwiązaniach marki WAGO.
