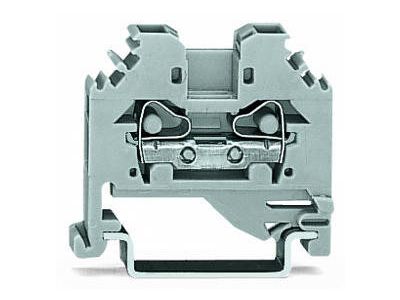

Złączka 2-przewodowa 4mm2 przelotowa, szara | 281-101 Wago

Opis i Kluczowe Cechy

Złączka 2-przewodowa WAGO o numerze katalogowym 281-101 to fundament nowoczesnych systemów rozdziału energii i sygnałów w szafach sterowniczych. Produkt charakteryzuje się przelotową konstrukcją w kolorze szarym, dedykowaną do przewodów o przekroju znamionowym wynoszącym 4 mm². Dzięki zastosowaniu opatentowanej technologii zacisku sprężynowego CAGE CLAMP®, złączka gwarantuje trwałe, odporne na wstrząsy i bezobsługowe połączenie przewodów miedzianych, zarówno sztywnych (drut), jak i giętkich (linka). Przekrój 4 mm² pozwala na bezpieczne przewodzenie prądów znamionowych w wymagających aplikacjach przemysłowych, minimalizując spadki napięcia oraz ryzyko przegrzania punktu styku.

• Technologia CAGE CLAMP®: Zapewnia stałą siłę docisku niezależną od umiejętności montera, co eliminuje konieczność okresowego dociągania śrub.

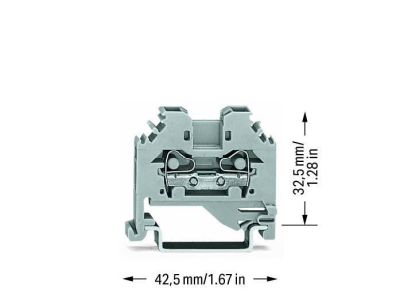

• Kompaktowa budowa: Szerokość zaledwie 6 mm pozwala na optymalne wykorzystanie miejsca na szynie montażowej TS-35.
• Wysoka obciążalność: Przystosowana do pracy w obwodach o wysokim natężeniu prądu, typowych dla zasilania maszyn i urządzeń.
• Materiał izolacyjny: Wykonana z wysokiej jakości poliamidu (PA 6.6), który cechuje się wysoką odpornością termiczną i mechaniczną.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w sektorze B2B. Złączka spełnia wymagania normy IEC/EN 60947-7-1, która definiuje standardy dla listew zaciskowych do przewodów miedzianych. Posiada liczne certyfikaty uznawane na całym świecie (m.in. UL, CSA, KEMA), co umożliwia jej stosowanie w projektach eksportowych. Stopień zanieczyszczenia 3 oraz napięcie znamionowe udarowe 8 kV świadczą o doskonałych właściwościach izolacyjnych nawet w trudnych warunkach środowiskowych.

Zastosowanie

Złączka WAGO 281-101 znajduje szerokie zastosowanie w wielu gałęziach elektrotechniki:

• Automatyka przemysłowa: Łączenie sygnałów sterujących i zasilających w szafach sterowniczych maszyn.
• Rozdzielnice niskiego napięcia: Budowa bloków rozdzielczych w budownictwie komercyjnym i przemysłowym.
• Infrastruktura transportowa: Dzięki odporności na wibracje, idealnie nadaje się do zastosowań w kolejnictwie i przemyśle stoczniowym.
• Instalacje fotowoltaiczne: Wykorzystywana w skrzynkach przyłączeniowych DC i AC ze względu na trwałość połączenia.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zachowania parametrów technicznych połączenia. Złączkę należy zatrzasnąć na standardowej szynie montażowej DIN 35 (TS-35). Przed wprowadzeniem przewodu należy odizolować go na długości wskazanej przez producenta (zazwyczaj 9-10 mm). Do otwarcia zacisku CAGE CLAMP® należy użyć dedykowanego przyrządu montażowego lub płaskiego wkrętaka, wprowadzając go w otwór operacyjny. Po wsunięciu przewodu i wyjęciu narzędzia, sprężyna automatycznie dociska przewód do szyny prądowej. Należy pamiętać o zakończeniu szeregu złączek odpowiednią ścianką końcową (np. 281-301), aby zapewnić właściwy stopień ochrony i izolacji bocznej.

FAQ

1. Czy złączka 281-101 wymaga stosowania tulejek zaciskowych na linkach?
Nie, technologia CAGE CLAMP® umożliwia bezpośrednie podłączenie przewodów typu linka bez konieczności zaciskania tulejek, co znacząco przyspiesza czas montażu.

2. Jaki jest maksymalny prąd znamionowy dla tej złączki?
Zgodnie ze specyfikacją dla przekroju 4 mm², prąd znamionowy wynosi zazwyczaj 32 A, jednak należy zawsze zweryfikować to z aktualną kartą katalogową dla konkretnych warunków otoczenia.

3. Czy można mostkować złączki serii 281?
Tak, system WAGO 281 wspiera dedykowane mostki wtykowe, które pozwalają na szybkie i bezpieczne łączenie potencjałów między sąsiednimi złączkami.
