Złączka 2-przewodowa 4mm2 przelotowa, niebieska | 281-104 Wago

Opis i Kluczowe Cechy

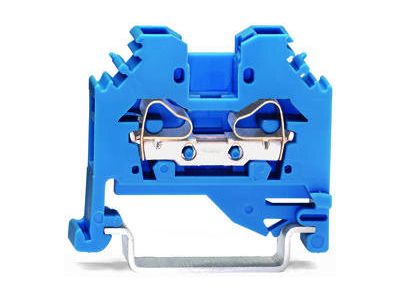

Złączka przelotowa WAGO 281-104 to wysokiej klasy komponent elektroinstalacyjny, zaprojektowany z myślą o najbardziej wymagających systemach automatyki i rozdziału energii. Przekrój znamionowy wynoszący 4 mm² pozwala na stabilne przesyłanie energii przy zachowaniu minimalnych strat rezystancyjnych, co jest kluczowe w długotrwałej eksploatacji przemysłowej. Produkt został wyposażony w legendarną technologię zacisku sprężynowego CAGE CLAMP®, która gwarantuje gazoszczelne, odporne na wstrząsy i wibracje połączenie przewodów miedzianych. Niebieski kolor obudowy jednoznacznie identyfikuje złączkę jako element przeznaczony do pracy w obwodach iskrobezpiecznych, co ułatwia organizację i serwisowanie szaf sterowniczych.

• Przekrój znamionowy: 4 mm² (obsługuje przewody linkowe i sztywne).
• Technologia połączenia: CAGE CLAMP® – brak konieczności okresowego dokręcania śrub.
• Kolor: Niebieski, dedykowany dla aplikacji Ex i.
• Montaż: Standardowa szyna TS 35 (DIN-35).
• Konstrukcja: 2-przewodowa, zapewniająca przejrzyste prowadzenie torów prądowych.

Zgodność z Normami

Złączka WAGO 281-104 spełnia rygorystyczne wymagania bezpieczeństwa dla komponentów stosowanych w strefach zagrożonych wybuchem. Jest w pełni przystosowana do zastosowań Ex i (iskrobezpieczeństwo), co potwierdzają odpowiednie certyfikaty zgodności z normami europejskimi i międzynarodowymi. Materiał izolacyjny wykonany z poliamidu 6.6 charakteryzuje się wysoką odpornością na prądy pełzające oraz stabilnością termiczną, co przekłada się na bezpieczeństwo pożarowe całej instalacji.

Zastosowanie

Produkt znajduje szerokie zastosowanie w przemyśle chemicznym, petrochemicznym oraz wszędzie tam, gdzie występują strefy zagrożenia wybuchem wymagające separacji obwodów iskrobezpiecznych. Dzięki swojej kompaktowej budowie, złączka 281-104 idealnie sprawdza się w gęsto upakowanych szafach sterowniczych, rozdzielnicach obiektowych oraz systemach sterowania procesami technologicznymi. Jest niezastąpiona przy łączeniu czujników, elementów wykonawczych oraz w magistralach sygnałowych pracujących w standardzie Ex i.

Wskazówki Montażowe

Montaż złączki odbywa się poprzez zatrzaśnięcie na szynie montażowej DIN-35. Aby zapewnić najwyższą jakość połączenia, należy przestrzegać zalecanej długości odizolowania przewodu (zazwyczaj 9-10 mm). Do otwarcia zacisku CAGE CLAMP® należy użyć dedykowanego przyrządu montażowego lub płaskiego wkrętaka, co pozwala na swobodne wprowadzenie przewodu bez ryzyka uszkodzenia miedzianych żył. Po zwolnieniu sprężyny, siła docisku automatycznie dopasowuje się do przekroju przewodu, eliminując błąd ludzki związany ze zbyt słabym lub zbyt mocnym dokręceniem śruby.

FAQ

• Czy złączka 281-104 może być stosowana w zwykłych obwodach (nie-Ex)? Tak, technicznie jest to możliwe, jednak niebieski kolor jest zarezerwowany dla obwodów iskrobezpiecznych, więc dla standardowych połączeń zaleca się wersję szarą.
• Jaki jest maksymalny przekrój przewodu? Złączka obsługuje przewody o przekroju do 4 mm², co pozwala na bezpieczne prowadzenie prądów znamionowych typowych dla tej klasy osprzętu.
• Czy wymagane są tulejki zaciskowe? Dzięki technologii CAGE CLAMP® stosowanie tulejek nie jest wymagane, choć jest dopuszczalne. Zacisk sprężynowy zapewnia doskonały kontakt bezpośrednio na odizolowanej lince.
