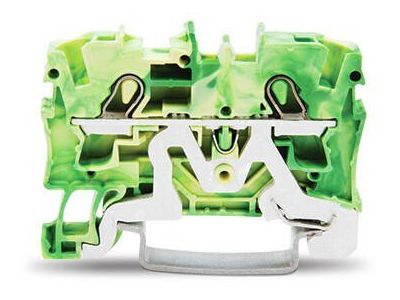

Złączka 2-przewodowa 4mm2 PE, żółto-zielona TOPJOBS | 2004-1207 Wago

Opis i Kluczowe Cechy

Złączka 2-przewodowa WAGO z serii TOPJOB S o numerze katalogowym 2004-1207 to zaawansowany komponent elektroinstalacyjny, zaprojektowany z myślą o najwyższym bezpieczeństwie i niezawodności w systemach uziemiających. Produkt charakteryzuje się przekrojem znamionowym wynoszącym 4 mm², co pozwala na stabilne i bezpieczne odprowadzanie prądów zwarciowych do szyny montażowej. Wykorzystanie innowacyjnej technologii zacisku sprężynowego Push-in CAGE CLAMP® umożliwia błyskawiczny montaż przewodów sztywnych oraz giętkich z tulejkami bez użycia narzędzi, co znacząco redukuje czas prefabrykacji rozdzielnic.

• Kolorystyka ochronna: Obudowa w standardowych barwach żółto-zielonych ułatwia szybką identyfikację funkcji ochronnej (PE) w szafie sterowniczej.
• Technologia połączenia: Zacisk Push-in CAGE CLAMP® gwarantuje odporność na wstrząsy i wibracje, co jest kluczowe w trudnych warunkach przemysłowych.

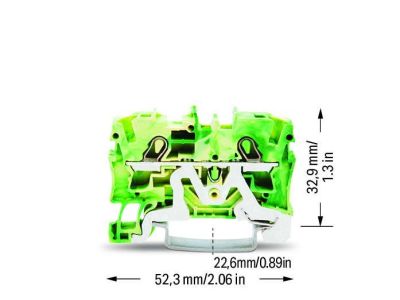

• Kompaktowa budowa: Optymalne wymiary złączki pozwalają na oszczędność miejsca na szynie DIN 35, zachowując przy tym pełną wydajność prądową.
• Trwałość materiałowa: Wykonanie z wysokiej jakości poliamidu zapewnia odporność na starzenie oraz wysokie temperatury pracy.

Zgodność z Normami

Złączka WAGO 2004-1207 została zaprojektowana i przetestowana pod kątem rygorystycznych norm międzynarodowych. Kluczowym atutem jest dopuszczenie do pracy w strefach zagrożonych wybuchem zgodnie z klasyfikacją Ex e II (podwyższone bezpieczeństwo). Produkt spełnia wymagania normy IEC/EN 60947-7-2 dotyczącą złączek ochronnych do przewodów miedzianych. Dzięki certyfikacji ATEX oraz IECEx, komponent ten może być bezpiecznie stosowany w instalacjach przemysłu chemicznego, petrochemicznego oraz w górnictwie, gdzie niezawodność połączenia wyrównawczego jest krytyczna dla bezpieczeństwa procesowego.

Zastosowanie

Model 2004-1207 znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych i automatyce przemysłowej. Jest idealnym rozwiązaniem do:

• Budowy systemów uziemiających w rozdzielnicach niskiego napięcia.
• Instalacji w strefach zagrożonych wybuchem (Ex), gdzie wymagana jest certyfikowana ochrona przed zapłonem.
• Systemów sterowania maszyn, narażonych na ciągłe drgania mechaniczne.
• Infrastruktury budynkowej o podwyższonym standardzie bezpieczeństwa pożarowego i elektrycznego.

Wskazówki Montażowe

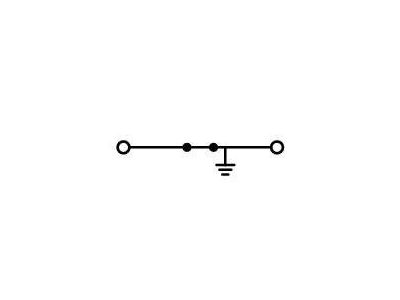

Prawidłowy montaż złączki WAGO 2004-1207 jest kluczem do zachowania ciągłości elektrycznej. Złączkę należy zatrzasnąć na szynie montażowej TS 35 (DIN), co automatycznie tworzy połączenie elektryczne z szyną (pełniącą rolę szyny zbiorczej PE). Przewody o przekroju do 4 mm² należy odizolować na długość wskazaną przez producenta (zazwyczaj 11-13 mm). W przypadku przewodów linkowych bez tulejek, należy użyć śrubokręta w celu otwarcia klatki sprężynowej. Należy pamiętać o zastosowaniu odpowiedniej ścianki końcowej na końcu bloku złączek, aby zapewnić stopień ochrony i izolację od części czynnych sąsiednich torów prądowych.

FAQ

• Czy złączka wymaga dokręcania śrubowego? Nie, technologia Push-in CAGE CLAMP® opiera się na sile docisku sprężyny, która samoczynnie kompensuje odkształcenia przewodu i nie wymaga okresowego dociągania.
• Czy można stosować tę złączkę z przewodami aluminiowymi? Złączki TOPJOB S są dedykowane do przewodów miedzianych. Użycie aluminium wymaga zastosowania specjalnej pasty stykowej Alu-Plus.
• Co oznacza oznaczenie Ex e II? Oznacza to, że złączka jest dopuszczona do stosowania w urządzeniach pracujących w atmosferach wybuchowych, gdzie zastosowano środki zapobiegające nadmiernemu wzrostowi temperatury oraz powstawaniu iskier i łuków elektrycznych.
