Złączka 2-przewodowa 4mm2 PE, żółto-zielona | 281-107 Wago

Opis i Kluczowe Cechy

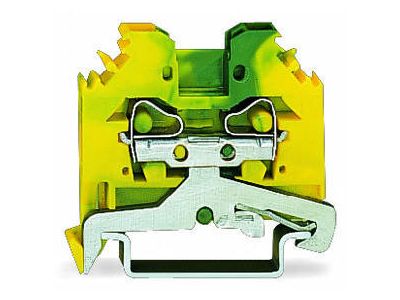

WAGO 281-107 to profesjonalna złączka listwowa ochronna (PE), która stanowi fundament bezpiecznych instalacji elektrycznych w sektorze B2B. Produkt został zaprojektowany do pracy w wymagających warunkach przemysłowych, oferując niezawodne połączenie uziemiające. Przekrój znamionowy wynoszący 4 mm² pozwala na stabilne przesyłanie energii oraz skuteczne odprowadzanie prądów zwarciowych, co jest kluczowe dla ochrony urządzeń i personelu. Złączka wykorzystuje innowacyjną technologię CAGE CLAMP®, która zapewnia stały docisk przewodu, eliminując ryzyko poluzowania się styku pod wpływem wibracji lub zmian temperatury. Charakterystyczna żółto-zielona obudowa wykonana z wysokiej jakości poliamidu ułatwia szybką identyfikację funkcji ochronnej w rozdzielnicy.

• Technologia łączenia: CAGE CLAMP® – odporność na wstrząsy i bezobsługowość.
• Przekrój znamionowy: 4 mm² (obsługuje przewody linkowe i sztywne).

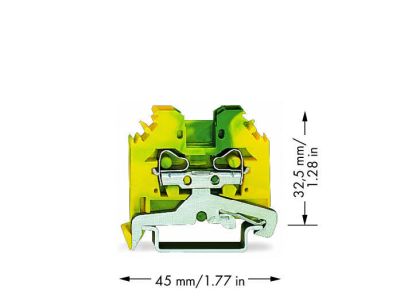

• Szerokość złączki: 6 mm, co pozwala na optymalne zagospodarowanie miejsca na szynie.
• Bezpośredni kontakt z szyną montażową: Złączka automatycznie nawiązuje kontakt elektryczny z szyną DIN po zatrzaśnięciu.

Zgodność z Normami

Produkt został poddany rygorystycznym testom i spełnia międzynarodowe standardy bezpieczeństwa. Złączka WAGO 281-107 jest zgodna z normą IEC/EN 60947-7-2, która określa wymagania dla listew zaciskowych z funkcją ochronną. Posiada certyfikaty uznanych jednostek certyfikujących, co potwierdza jej najwyższą jakość wykonania oraz dopuszczenie do stosowania w instalacjach niskiego napięcia na całym świecie.

Zastosowanie

Złączka 281-107 znajduje szerokie zastosowanie w zaawansowanych systemach elektroenergetycznych. Jest niezastąpiona w budowie szaf sterowniczych, rozdzielnic głównych oraz podrozdzielnic w obiektach przemysłowych i komercyjnych. Dzięki swojej konstrukcji idealnie sprawdza się w systemach automatyki przemysłowej, gdzie wymagana jest wysoka odporność na drgania oraz pewność połączenia wyrównawczego. Może być stosowana zarówno w prostych instalacjach budynkowych, jak i w złożonych liniach technologicznych.

Wskazówki Montażowe

Prawidłowy montaż jest kluczem do zachowania parametrów ochronnych złączki. Należy postępować zgodnie z poniższymi wytycznymi:

• Przygotowanie przewodu: Należy odizolować przewód na długości od 9 do 10 mm.
• Montaż na szynie: Złączkę należy zatrzasnąć na standardowej szynie montażowej TS 35 (DIN 35). Mechanizm zatrzaskowy automatycznie zapewnia połączenie elektryczne z szyną (funkcja PE).
• Obsługa zacisku: Do otwarcia zacisku CAGE CLAMP® należy użyć dedykowanego wkrętaka o odpowiednim rozmiarze, co pozwoli na swobodne wprowadzenie przewodu.
• Weryfikacja: Po zwolnieniu zacisku należy upewnić się, że przewód jest stabilnie osadzony i nie wykazuje luzów.

FAQ

1. Czy złączka WAGO 281-107 wymaga stosowania tulejek zaciskowych na przewodach typu linka?
Nie, technologia CAGE CLAMP® umożliwia bezpośrednie podłączenie przewodów typu linka bez konieczności zaciskania tulejek, co znacznie skraca czas montażu.

2. Jaki jest maksymalny przekrój przewodu, który można podłączyć do tej złączki?
Złączka jest dedykowana do przewodów o przekroju do 4 mm², jednak konstrukcja pozwala na podłączenie przewodów jednodrutowych i wielodrutowych w zakresie od 0,08 mm² do 4 mm².

3. Czy złączka zapewnia połączenie elektryczne z szyną DIN?
Tak, model 281-107 jest złączką ochronną (PE) wyposażoną w stopkę kontaktową, która po zatrzaśnięciu na stalowej szynie DIN 35 tworzy pewne połączenie elektryczne.
