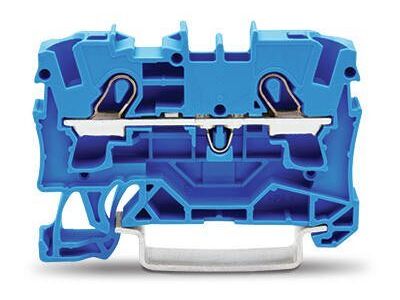

Złączka 2-przewodowa 4mm2, niebieska TOPJOBS | 2004-1204 Wago

Opis i Kluczowe Cechy

Złączka przelotowa WAGO z serii 2004-1204 to zaawansowany komponent elektroinstalacyjny zaprojektowany z myślą o najbardziej wymagających aplikacjach przemysłowych. Produkt charakteryzuje się przekrojem znamionowym wynoszącym 4 mm², co pozwala na bezpieczne i stabilne przesyłanie energii elektrycznej przy zachowaniu minimalnych strat rezystancyjnych. Wykorzystanie innowacyjnej technologii zacisku sprężynowego Push-in CAGE CLAMP® gwarantuje nie tylko szybkość montażu, ale przede wszystkim długotrwałą odporność na wstrząsy oraz wibracje, co jest kluczowe w środowiskach o dużym natężeniu pracy maszyn.

• Kolor niebieski: Wyraźne oznaczenie kolorem niebieskim ułatwia identyfikację toru neutralnego (N) w rozdzielnicy, co podnosi standardy bezpieczeństwa i porządku w instalacji.
• Technologia TOPJOB S: System ten umożliwia bezpośrednie wtykanie przewodów sztywnych oraz linkowych z tulejkami, co znacząco skraca czas prefabrykacji szaf sterowniczych.
• Kompaktowa budowa: Optymalne wymiary złączki pozwalają na dużą gęstość upakowania na szynie DIN TS-35, oszczędzając cenne miejsce w obudowie.

Zgodność z Normami

Złączka WAGO 2004-1204 została zaprojektowana i certyfikowana do pracy w specyficznych warunkach. Posiada dopuszczenia do zastosowań w obszarach zagrożonych wybuchem zgodnie z klasyfikacją Ex e II (podwyższone bezpieczeństwo). Oznacza to, że konstrukcja izolacji oraz elementów stykowych zapobiega powstawaniu łuków elektrycznych i nadmiernemu nagrzewaniu się komponentu. Produkt spełnia rygorystyczne normy międzynarodowe dotyczące osprzętu łączeniowego, co potwierdza jego niezawodność w sektorach takich jak przemysł chemiczny, petrochemiczny czy wydobywczy.

Zastosowanie

Dzięki swojej uniwersalności i certyfikacji Ex, złączka znajduje szerokie zastosowanie w wielu gałęziach przemysłu:

• Przemysł ciężki: Instalacje w strefach zagrożenia wybuchem gazów i pyłów.
• Automatyka budynkowa i przemysłowa: Łączenie obwodów zasilających i sterowniczych w rozdzielnicach głównych i obiektowych.
• Infrastruktura krytyczna: Systemy wymagające najwyższej pewności styku i odporności na starzenie materiałowe.
• Prefabrykacja szaf: Idealna dla integratorów systemów ceniących szybkość montażu i przejrzystość oprzewodowania.

Wskazówki Montażowe

Prawidłowy montaż jest kluczem do zachowania parametrów technicznych złączki. Należy pamiętać o następujących krokach:

• Montaż na szynie: Złączkę należy zatrzasnąć na standardowej szynie montażowej DIN 35 (TS-35).
• Przygotowanie przewodu: Izolację z przewodu o przekroju do 4 mm² należy usunąć na długości wskazanej przez producenta (zazwyczaj ok. 11-13 mm).
• Podłączenie: Przewody sztywne wprowadzamy bezpośrednio do otworu montażowego. W przypadku przewodów giętkich typu linka bez tulejki, należy użyć śrubokręta w celu otwarcia sprężyny.
• Zakończenie sekcji: Na końcu szeregu złączek należy zawsze zamontować odpowiednią ściankę końcową, aby zapewnić właściwy stopień ochrony i izolacji bocznej.

FAQ

Czy złączka 2004-1204 wymaga okresowego dokręcania?
Nie, dzięki technologii sprężynowej Push-in CAGE CLAMP® siła docisku jest stała i niezależna od operatora, co eliminuje konieczność serwisowego dociągania zacisków.

Czy mogę stosować tę złączkę w zwykłych instalacjach domowych?
Tak, mimo że posiada certyfikat Ex do zastosowań przemysłowych, doskonale sprawdza się w standardowych instalacjach, oferując najwyższą jakość połączenia.

Jakie akcesoria są kompatybilne z tym modelem?
Złączka współpracuje z systemem mostków grzebieniowych TOPJOB S, ściankami końcowymi oraz szeroką gamą oznaczników WMB, co pozwala na pełną profesjonalizację opisu instalacji.
