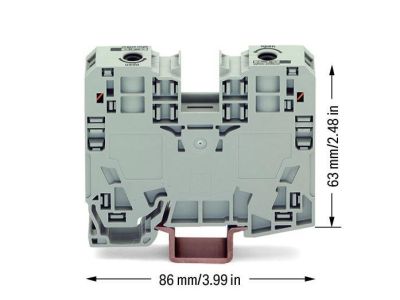

Złączka 2-przewodowa 35mm2 przelotowa, szara | 285-135 Wago

Opis i Kluczowe Cechy

Złączka przelotowa WAGO 285-135 to zaawansowane rozwiązanie elektrotechniczne zaprojektowane z myślą o bezpiecznym i trwałym łączeniu przewodów o dużych przekrojach w wymagających środowiskach przemysłowych. Wykorzystuje ona innowacyjną technologię zacisku sprężynowego POWER CAGE CLAMP, która gwarantuje optymalną siłę docisku niezależnie od umiejętności instalatora oraz eliminuje ryzyko poluzowania się styku pod wpływem drgań. Przekrój znamionowy wynoszący 35 mm² pozwala na stabilne przesyłanie energii przy prądzie znamionowym dochodzącym do 125 A, co czyni ten komponent kluczowym elementem systemów rozdziału mocy. Obudowa wykonana z wysokiej jakości poliamidu w kolorze szarym zapewnia doskonałą izolację elektryczną oraz wysoką odporność mechaniczną.

• Technologia POWER CAGE CLAMP: Zapewnia bezobsługowe połączenie odporne na wstrząsy i zmiany temperatury.
• Szeroki zakres przekrojów: Obsługa przewodów linkowych i sztywnych o przekroju od 6 mm² do 35 mm².
• Wysokie parametry elektryczne: Napięcie znamionowe izolacji na poziomie 1000 V oraz prąd znamionowy 125 A.
• Kompaktowa konstrukcja: Optymalizacja miejsca na szynie DIN przy zachowaniu pełnej wydajności prądowej.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych norm bezpieczeństwa i jakości, co jest niezbędne w profesjonalnych instalacjach B2B. Złączka jest zgodna z normą IEC/EN 60947-7-1, która definiuje standardy dla listew zaciskowych do przewodów miedzianych. Dzięki certyfikacji RoHS, produkt jest wolny od substancji szkodliwych, co wpisuje się w nowoczesne standardy ochrony środowiska i bezpieczeństwa pracy. Wysoka jakość wykonania potwierdzona jest atestami uznawanymi przez globalne jednostki certyfikujące, co pozwala na stosowanie złączki w projektach eksportowych.

Zastosowanie

Złączka WAGO 285-135 znajduje szerokie zastosowanie w sektorze elektroenergetycznym i automatyce przemysłowej, szczególnie tam, gdzie wymagana jest niezawodność przy dużych obciążeniach:

• Rozdzielnice główne i szafy sterownicze: Idealna do zasilania i rozdziału mocy w dużych obiektach przemysłowych.
• Odnawialne źródła energii: Wykorzystywana w systemach fotowoltaicznych i farmach wiatrowych do łączenia sekcji mocy.
• Przemysł ciężki: Doskonale sprawdza się w maszynach narażonych na ciągłe wibracje i trudne warunki pracy.
• Infrastruktura budynkowa: Stosowana w pionach zasilających i głównych tablicach rozdzielczych budynków komercyjnych.

Wskazówki Montażowe

Montaż złączki odbywa się na standardowej szynie montażowej TS 35 (DIN). Aby prawidłowo podłączyć przewód, należy postępować zgodnie z poniższymi wytycznymi: Po pierwsze, należy użyć klucza imbusowego (klucza trzpieniowego), aby otworzyć zacisk POWER CAGE CLAMP poprzez obrót w kierunku przeciwnym do ruchu wskazówek zegara, aż do zablokowania mechanizmu. Następnie należy wprowadzić odizolowany przewód (zalecana długość odizolowania to ok. 25 mm) do otworu wejściowego. Po zwolnieniu blokady za pomocą klucza, sprężyna automatycznie dociśnie przewód z siłą adekwatną do jego przekroju. Zaleca się stosowanie dedykowanych akcesoriów WAGO, takich jak mostki do łączenia potencjałów oraz tabliczki opisowe serii WMB, w celu zapewnienia przejrzystości i bezpieczeństwa instalacji.

FAQ

Czy złączka 285-135 wymaga okresowego dociągania śrub? Nie, dzięki zastosowaniu technologii sprężynowej POWER CAGE CLAMP połączenie jest całkowicie bezobsługowe i nie wymaga kontroli momentu dokręcania w trakcie eksploatacji.

Czy można w niej montować przewody aluminiowe? Tak, jednak wymaga to zastosowania specjalnej pasty stykowej Alu-Plus, która zapobiega utlenianiu się aluminium i zapewnia trwały kontakt elektryczny.

Jaki jest stopień ochrony tej złączki? Złączka zapewnia stopień ochrony IP20, co oznacza zabezpieczenie przed dostępem do części niebezpiecznych palcem oraz przed ciałami obcymi o średnicy powyżej 12,5 mm.
