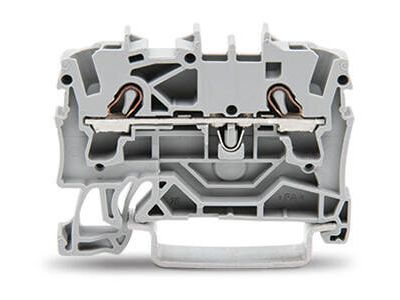

Złączka 2-przewodowa 2,5mm2, szara TOPJOBS | 2002-1201 Wago

Opis i Kluczowe Cechy

Złączka 2-przewodowa WAGO 2002-1201 z serii TOPJOB S to zaawansowane rozwiązanie dla profesjonalnych systemów elektroinstalacyjnych. Przekrój znamionowy wynoszący 2,5 mm² pozwala na stabilne przesyłanie energii elektrycznej, zapewniając jednocześnie optymalną gęstość upakowania w szafie sterowniczej. Dzięki zastosowaniu innowacyjnej technologii Push-in CAGE CLAMP®, montaż przewodów jednodrutowych oraz linkowych z tulejkami odbywa się bez użycia narzędzi, co znacząco skraca czas prefabrykacji. Szary kolor obudowy ułatwia identyfikację standardowych obwodów prądowych, a wysoka odporność na prądy pełzające zwiększa bezpieczeństwo eksploatacji.

• Technologia Push-in CAGE CLAMP® dla szybkiego i pewnego styku odpornego na wstrząsy.
• Przekrój znamionowy 2,5 mm² (obsługa przewodów jednodrutowych do 4 mm²).
• Kompaktowa konstrukcja oszczędzająca cenne miejsce na szynie DIN-35.
• Możliwość wielopoziomowego mostkowania przy użyciu systemu zworkowego TOPJOB S.
• Wyraźne pole opisowe dla łatwej identyfikacji obwodów.

Zgodność z Normami

Produkt został zaprojektowany z myślą o najbardziej wymagających środowiskach przemysłowych. Posiada certyfikację do zastosowań w obszarach zagrożonych wybuchem (Ex e II), co czyni go idealnym wyborem dla przemysłu chemicznego, petrochemicznego oraz wydobywczego. Złączka spełnia rygorystyczne normy bezpieczeństwa potwierdzone międzynarodowymi certyfikatami ATEX oraz IECEx. Zgodność z normą IEC/EN 60947-7-1 gwarantuje najwyższe parametry elektryczne i mechaniczne w długofalowej eksploatacji.

Zastosowanie

Złączka WAGO 2002-1201 znajduje szerokie zastosowanie w rozdzielnicach niskiego napięcia, systemach automatyki przemysłowej oraz w zaawansowanych instalacjach budynkowych. Dzięki swojej wyjątkowej odporności na wibracje, jest powszechnie stosowana w kolejnictwie oraz przemyśle morskim. Specjalne wykonanie przeciwwybuchowe Ex e II predysponuje ją do pracy w rafineriach, kopalniach oraz wszędzie tam, gdzie wymagana jest najwyższa niezawodność w atmosferze potencjalnie wybuchowej.

Wskazówki Montażowe

Montaż złączki odbywa się poprzez zatrzaśnięcie na standardowej szynie montażowej DIN-35 (TS 35). Aby zapewnić prawidłowe i trwałe połączenie elektryczne, należy odizolować przewód na długości od 10 do 12 mm. Przewody sztywne (drut) oraz giętkie z zaciśniętą tulejką można wprowadzić bezpośrednio do otworu montażowego bez użycia narzędzi. W przypadku przewodów linkowych bez tulejek, należy użyć dedykowanego przyrządu montażowego lub śrubokręta w celu otwarcia sprężyny. Zaleca się zamykanie każdej sekcji listwy zaciskowej dedykowaną ścianką końcową (np. model 2002-1291) w celu zachowania odpowiedniej izolacji i ochrony przed dotykiem bezpośrednim.

FAQ

• Czy złączka 2002-1201 wymaga okresowego dokręcania? Nie, technologia sprężynowa CAGE CLAMP® zapewnia stałą siłę docisku, która jest odporna na poluzowanie pod wpływem wibracji czy zmian temperatury, co eliminuje konieczność konserwacji.
• Czy mogę stosować tę złączkę w strefach zagrożonych wybuchem? Tak, produkt posiada pełną certyfikację Ex e II, co pozwala na jego bezpieczne użytkowanie w obszarach zagrożonych wybuchem zgodnie z wytycznymi ATEX.
• Jaki jest maksymalny przekrój przewodu, który można podłączyć? Nominalnie złączka dedykowana jest do 2,5 mm², jednak konstrukcja zacisku pozwala na podłączenie przewodów jednodrutowych o przekroju do 4 mm².
