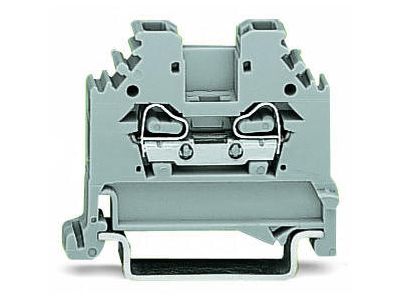

Złączka 2-przewodowa 2,5mm2 przelotowa, szara | 280-101 Wago

Opis i Kluczowe Cechy

Złączka przelotowa WAGO 280-101 to fundament nowoczesnych systemów roratowania przewodów w szafach sterowniczych i rozdzielnicach. Wyposażona w opatentowaną technologię zacisku sprężynowego CAGE CLAMP®, zapewnia niezawodne, gazoszczelne i całkowicie bezobsługowe połączenie, które jest odporne na wstrząsy oraz wibracje występujące w środowisku przemysłowym. Przekrój znamionowy wynoszący 2,5 mm² pozwala na stabilne przesyłanie energii elektrycznej przy prądzie znamionowym do 24 A, co czyni ją uniwersalnym rozwiązaniem dla większości obwodów sterowniczych. Szara obudowa wykonana z wysokiej jakości poliamidu 6.6 gwarantuje doskonałą izolację elektryczną oraz odporność na starzenie termiczne. Dzięki kompaktowej konstrukcji o szerokości zaledwie 5 mm, złączka pozwala na znaczną oszczędność miejsca na szynie montażowej DIN-35, co jest kluczowe przy projektowaniu gęsto upakowanych systemów automatyki.

• Technologia CAGE CLAMP® eliminuje błędy montażowe i konieczność okresowego dociągania śrub.
• Możliwość podłączenia przewodów miedzianych: jednodrutowych, wielodrutowych oraz linkowych.
• Wyraźne pole opisu umożliwia stosowanie systemowych oznaczników WAGO dla pełnej przejrzystości instalacji.
• Wysoka odporność na prądy błądzące i przebicia dielektryczne.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami bezpieczeństwa. Spełnia wymagania normy IEC/EN 60947-7-1, co potwierdza jego parametry w zakresie wytrzymałości prądowej i napięciowej w instalacjach niskiego napięcia. Złączka posiada również liczne certyfikaty międzynarodowe (UL, CSA, KEMA), a jej konstrukcja jest zgodna z dyrektywami środowiskowymi RoHS, co zapewnia bezpieczeństwo użytkowania na rynkach globalnych.

Zastosowanie

WAGO 280-101 znajduje szerokie zastosowanie w budowie maszyn, systemach automatyki przemysłowej oraz elektroinstalatorstwie budynkowym. Jest idealnym rozwiązaniem do tworzenia bezpiecznych punktów rozdziału potencjałów w rozdzielnicach głównych i pomocniczych. Ze względu na swoją odporność mechaniczną, złączki te są powszechnie stosowane w aplikacjach narażonych na ciągłe drgania, takich jak szafy sterownicze w przemyśle ciężkim, tabor szynowy oraz systemy transportu wewnętrznego.

Wskazówki Montażowe

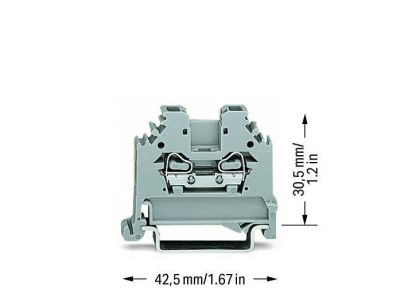

Montaż złączki odbywa się poprzez szybkie zatrzaśnięcie na standardowej szynie montażowej TS 35 (DIN-35). Aby zapewnić optymalne parametry styku, należy odizolować przewód na długości od 8 do 9 mm. Do otwarcia zacisku sprężynowego należy użyć dedykowanego przyrządu montażowego lub płaskiego wkrętaka o szerokości ostrza 3,5 mm. Po wprowadzeniu odizolowanego przewodu do otworu montażowego i wyjęciu narzędzia, sprężyna automatycznie dociska przewód z siłą dostosowaną do jego przekroju. Należy pamiętać o zamknięciu bloku złączek dedykowaną ścianką końcową (np. model 280-301), aby zapewnić odpowiedni stopień ochrony IP i izolację od strony otwartej obudowy.

FAQ

• Czy złączka 280-101 wymaga stosowania tulejek zaciskowych na przewodach typu linka? Nie, unikalna konstrukcja CAGE CLAMP® pozwala na bezpośrednie i bezpieczne podłączenie przewodów linkowych bez konieczności ich tulejkowania, co znacząco redukuje koszty i czas prefabrykacji.
• Jaki jest maksymalny prąd pracy dla tego modelu? Złączka jest certyfikowana do pracy z prądem znamionowym 24 A przy napięciu znamionowym izolacji wynoszącym 800 V.
• Czy można łączyć ze sobą złączki o różnych kolorach? Tak, złączki serii 280 mają ujednolicony profil, co pozwala na dowolne zestawianie kolorów (np. szary, niebieski, żółto-zielony) w celu wizualnej identyfikacji obwodów L, N i PE.
