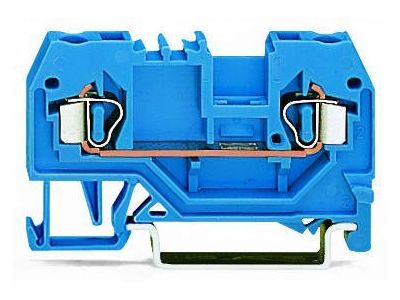

Złączka 2-przewodowa 2,5mm2 przelotowa, niebieska | 280-904 Wago

Opis i Kluczowe Cechy

Złączka 2-przewodowa WAGO o numerze katalogowym 280-904 to wysokiej klasy komponent elektroinstalacyjny zaprojektowany z myślą o najbardziej wymagających środowiskach przemysłowych. Produkt charakteryzuje się przekrojem znamionowym wynoszącym 2,5 mm², co pozwala na stabilne przesyłanie energii oraz sygnałów przy zachowaniu minimalnych strat rezystancyjnych. Wykorzystanie technologii zacisku sprężynowego CAGE CLAMP® gwarantuje długotrwałą odporność na wstrząsy i wibracje, co jest kluczowe w instalacjach narażonych na ciągłą pracę maszyn.

• Kolor niebieski: Wyraźne oznaczenie dedykowane dla obwodów iskrobezpiecznych (Ex i).
• Technologia CAGE CLAMP®: Zapewnia szybki montaż i stałą siłę docisku niezależnie od umiejętności montera.
• Kompaktowa budowa: Szerokość zaledwie 5 mm pozwala na znaczną oszczędność miejsca na szynie montażowej TS-35.
• Materiał izolacyjny: Wykonana z wysokiej jakości poliamidu 6.6, odpornego na starzenie i wysokie temperatury.

Zgodność z Normami

Złączka WAGO 280-904 została zaprojektowana i przetestowana pod kątem rygorystycznych norm bezpieczeństwa. Jest ona w pełni przystosowana do pracy w aplikacjach iskrobezpiecznych zgodnie z klasyfikacją Ex i. Produkt spełnia wymagania międzynarodowych norm dotyczących osprzętu łączeniowego, co potwierdzają liczne certyfikaty branżowe. Dzięki zastosowaniu materiałów samogasnących, złączka podnosi poziom bezpieczeństwa pożarowego w rozdzielnicach elektrycznych.

Zastosowanie

Głównym obszarem zastosowania modelu 280-904 są instalacje w strefach zagrożonych wybuchem, gdzie wymagane jest stosowanie komponentów o charakterystyce iskrobezpiecznej. Niebieska obudowa ułatwia identyfikację obwodów Ex i podczas prac serwisowych i audytów. Złączka idealnie sprawdza się w:

• Premyśle chemicznym i petrochemicznym.
• Systemach automatyki procesowej.
• Rozdzielnicach sterowniczych w górnictwie i gazownictwie.
• Instalacjach morskich i offshore.

Wskazówki Montażowe

Montaż złączki odbywa się na standardowej szynie DIN 35 (TS-35). Aby zapewnić optymalne parametry połączenia, należy przestrzegać następujących wytycznych:

• Długość odizolowania przewodu: Należy zdjąć izolację z przewodu na długości wskazanej przez producenta (zazwyczaj 8-9 mm), aby zapewnić pełny styk w komorze zaciskowej.
• Narzędzia: Do otwarcia zacisku sprężynowego zaleca się użycie dedykowanego przyrządu montażowego lub płaskiego wkrętaka o szerokości ostrza 3,5 mm.
• Zakończenie rzędu: Na końcu bloku złączek należy zamontować odpowiednią ściankę końcową, aby zapewnić stopień ochrony i izolację od strony otwartej profilu.

FAQ

Czy złączka 280-904 wymaga okresowego dokręcania?
Nie, dzięki zastosowaniu sprężyny CAGE CLAMP®, połączenie jest bezobsługowe i odporne na poluzowanie wynikające ze zmian temperatury lub drgań.

Czy można w niej stosować przewody typu linka?
Tak, złączka jest przystosowana zarówno do przewodów sztywnych (drut), jak i giętkich (linka) o przekroju do 2,5 mm².

Dlaczego złączka ma kolor niebieski?
Kolor niebieski jest standardem przemysłowym oznaczającym komponenty przeznaczone do obwodów iskrobezpiecznych w strefach Ex.
