Złączka 2-przewodowa 2,5mm2 PE, żółto-zielona TOPJOBS | 2002-1207 Wago

Opis i Kluczowe Cechy

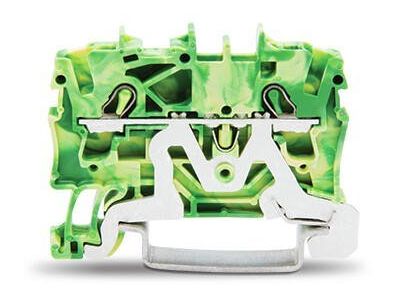

Złączka 2-przewodowa PE WAGO 2002-1207 z serii TOPJOB S to zaawansowane rozwiązanie przeznaczone do realizacji bezpiecznych połączeń ochronnych w profesjonalnych instalacjach elektrycznych. Przekrój znamionowy wynoszący 2,5 mm² pozwala na stabilne i pewne odprowadzanie prądów do potencjału ziemi, co jest kluczowe dla skutecznej ochrony przeciwporażeniowej. Produkt charakteryzuje się charakterystyczną żółto-zieloną obudową, ułatwiającą błyskawiczną identyfikację funkcji przewodu w rozdzielnicy. Dzięki zastosowaniu innowacyjnej technologii Push-in CAGE CLAMP, montaż przewodów sztywnych oraz giętkich z tulejkami odbywa się bez użycia narzędzi, co znacząco skraca czas prefabrykacji szaf sterowniczych.

• Przekrój znamionowy: 2,5 mm² (obsługuje przewody od 0,25 mm² do 4 mm² przy przewodach sztywnych).
• System łączenia: Push-in CAGE CLAMP zapewniający pełną odporność na wstrząsy, wibracje i poluzowanie styku.

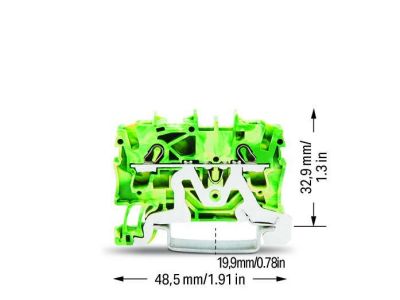

• Kompaktowa konstrukcja: Szerokość zaledwie 5,2 mm pozwala na znaczną oszczędność miejsca na szynie DIN-35.
• Trwałość: Wykonanie z najwyższej jakości materiałów izolacyjnych odpornych na starzenie.

Zgodność z Normami

Złączka WAGO 2002-1207 została zaprojektowana z myślą o najbardziej wymagających środowiskach przemysłowych. Posiada certyfikację do zastosowań w strefach zagrożonych wybuchem (Ex e II), co potwierdza jej najwyższą jakość wykonania i bezpieczeństwo użytkowania w obecności gazów lub pyłów łatwopalnych. Produkt spełnia rygorystyczne normy międzynarodowe IEC/EN 60947-7-2 dotyczące osprzętu łączeniowego ochronnego, gwarantując długotrwałą niezawodność nawet w ekstremalnych warunkach eksploatacyjnych.

Zastosowanie

Model ten znajduje szerokie zastosowanie w nowoczesnych systemach automatyki budynkowej i przemysłowej, gdzie niezawodność połączenia wyrównawczego jest priorytetem. Jest idealnym wyborem do:

• Szaf sterowniczych i rozdzielnic niskiego napięcia w zakładach produkcyjnych.
• Instalacji w przemyśle chemicznym, petrochemicznym oraz górnictwie (dzięki certyfikatowi Ex).
• Systemów zasilania maszyn i urządzeń narażonych na ciągłe drgania.
• Infrastruktury krytycznej wymagającej certyfikowanych komponentów najwyższej klasy.

Wskazówki Montażowe

Montaż złączki odbywa się poprzez zatrzaśnięcie na standardowej szynie montażowej TS 35 (DIN-35). Aby zapewnić optymalne parametry styku, zaleca się odizolowanie przewodu na długości od 10 do 12 mm. W przypadku przewodów linkowych bez tulejek, otwarcie zacisku następuje poprzez wprowadzenie przyrządu montażowego (śrubokręta) w odpowiedni otwór techniczny. Złączka umożliwia również łatwe mostkowanie z innymi modułami serii TOPJOB S oraz czytelne opisywanie za pomocą systemu znaczników wieloliniowych, co ułatwia późniejszą diagnostykę i serwisowanie instalacji.

FAQ

• Czy złączka 2002-1207 może być stosowana w strefach zagrożonych wybuchem? Tak, produkt posiada dopuszczenia ATEX oraz IECEx (Ex e II), co pozwala na jego bezpieczne stosowanie w takich obszarach.
• Jaki jest maksymalny przekrój przewodu, który można podłączyć do tej złączki? Choć przekrój znamionowy to 2,5 mm², zacisk pozwala na podłączenie przewodów jednodrutowych o przekroju do 4 mm².
• Czy do montażu przewodów sztywnych (drut) potrzebuję specjalistycznych narzędzi? Nie, technologia Push-in pozwala na bezpośrednie wciśnięcie przewodu sztywnego do zacisku bez użycia śrubokręta.
