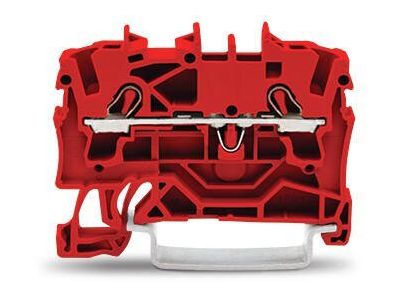

Złączka 2-przewodowa 2,5mm2, czerwona TOPJOBS | 2002-1203 Wago

Opis i Kluczowe Cechy

Złączka 2-przewodowa WAGO 2002-1203 to zaawansowany komponent elektroinstalacyjny z uznanej serii TOPJOB S, zaprojektowany z myślą o najbardziej wymagających aplikacjach przemysłowych. Przekrój znamionowy wynoszący 2,5 mm² pozwala na stabilne przesyłanie energii oraz sygnałów, zapewniając jednocześnie minimalne straty rezystancyjne. Produkt charakteryzuje się wyrazistym czerwonym kolorem obudowy, co w profesjonalnych systemach automatyki ułatwia szybką identyfikację konkretnych obwodów, np. sygnałów sterujących lub potencjałów dodatnich w instalacjach DC. Wykorzystanie innowacyjnej technologii Push-in CAGE CLAMP umożliwia beznarzędziowy montaż przewodów sztywnych oraz przewodów z tulejkami, co znacząco skraca czas prefabrykacji szaf sterowniczych.

• Przekrój znamionowy: 2,5 mm² (obsługuje przewody linkowe i sztywne).
• Technologia łączenia: Push-in CAGE CLAMP dla maksymalnej odporności na wstrząsy i wibracje.
• Kolor: Czerwony, ułatwiający kodowanie barwne instalacji.
• Konstrukcja: Przelotowa, 2-przewodowa, montowana na szynę DIN-35.

Zgodność z Normami

Złączka WAGO 2002-1203 została zaprojektowana i certyfikowana do pracy w specyficznych, trudnych warunkach. Kluczowym atutem jest zgodność z klasyfikacją Ex e II, co oznacza, że produkt spełnia rygorystyczne wymagania dotyczące bezpieczeństwa w strefach zagrożonych wybuchem (Increased Safety). Dzięki temu inżynierowie mogą bezpiecznie stosować ten komponent w przemyśle chemicznym, petrochemicznym oraz wydobywczym. Produkt spełnia również międzynarodowe normy IEC/EN dotyczące osprzętu łączeniowego, co gwarantuje długowieczność i niezawodność styku elektrycznego nawet w środowiskach o podwyższonym poziomie drgań.

Zastosowanie

Dzięki swojej uniwersalności i certyfikacji Ex, złączka znajduje zastosowanie w szerokim spektrum branż. Jest idealnym rozwiązaniem do budowy rozdzielnic elektrycznych, systemów sterowania PLC oraz w instalacjach procesowych. Czerwony kolor obudowy sprawia, że jest ona często wybierana do separacji obwodów pomocniczych, systemów bezpieczeństwa lub jako punkt dystrybucji zasilania w szafach automatyki. Możliwość mostkowania złączek z serii TOPJOB S pozwala na tworzenie rozbudowanych systemów rozdziału potencjałów przy zachowaniu kompaktowych wymiarów na szynie montażowej.

Wskazówki Montażowe

Montaż złączki WAGO 2002-1203 na szynie standardowej TS-35 (DIN-35) jest intuicyjny i nie wymaga specjalistycznych narzędzi. Aby zapewnić optymalne parametry połączenia, należy zdjąć izolację z przewodu na długości od 10 do 12 mm. Przewody sztywne oraz linkowe z zaprasowaną tulejką można wprowadzić bezpośrednio do otworu montażowego. W przypadku przewodów linkowych bez tulejek, należy użyć śrubokręta w celu otwarcia sprężyny. Ważne jest, aby po zakończeniu szeregu złączek zastosować odpowiednią ściankę końcową (np. 2002-1291), która zapewni wymagany stopień ochrony i izolacji od strony otwartej profilu złączki.

FAQ

• Czy złączka 2002-1203 wymaga dokręcania śrub? Nie, system Push-in CAGE CLAMP opiera się na technice sprężynowej, która eliminuje konieczność dokręcania i jest odporna na poluzowanie pod wpływem drgań.
• Jakie przewody mogę podłączyć do tej złączki? Złączka obsługuje przewody o przekroju od 0,25 mm² do 4 mm² (przy przewodach sztywnych), przy czym przekrój znamionowy to 2,5 mm².
• Czy produkt posiada certyfikat ATEX? Tak, złączka jest dopuszczona do stosowania w obszarach zagrożonych wybuchem zgodnie z klasyfikacją Ex e II.
