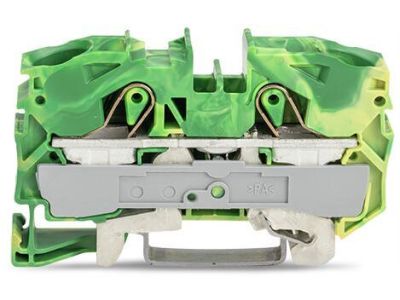

Złączka 2-przewodowa 16mm2 PE, żółto-zielona TOPJOBS | 2016-1207 Wago

Opis i Kluczowe Cechy

Złączka 2-przewodowa WAGO 2016-1207 to zaawansowany komponent elektroinstalacyjny z serii TOPJOB S, zaprojektowany z myślą o najbardziej wymagających aplikacjach przemysłowych. Przekrój znamionowy wynoszący 16 mm² pozwala na bezpieczne i stabilne odprowadzanie prądów zwarciowych do potencjału ziemi, co jest kluczowe dla zachowania najwyższych standardów ochrony przeciwporażeniowej. Wykorzystanie innowacyjnej technologii Push-in CAGE CLAMP® umożliwia błyskawiczny montaż przewodów sztywnych oraz linkowych z tulejkami poprzez ich bezpośrednie wciśnięcie w zacisk, bez konieczności użycia narzędzi. Charakterystyczna żółto-zielona obudowa jednoznacznie identyfikuje funkcję ochronną (PE) w rozdzielnicy, minimalizując ryzyko błędów podczas prac serwisowych.

• Przekrój znamionowy: 16 mm² (obsługuje szeroki zakres przewodów od 0,5 mm² do 25 mm²).
• Technologia łączenia: Push-in CAGE CLAMP® zapewniająca gazoszczelność i odporność na wstrząsy.
• System TOPJOB S: Pełna kompatybilność z akcesoriami do mostkowania i znakowania.
• Kompaktowa budowa: Optymalizacja miejsca na szynie montażowej przy zachowaniu wysokich parametrów prądowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w ekstremalnych warunkach. Kluczowym atutem złączki WAGO 2016-1207 jest certyfikacja do zastosowań w obszarach zagrożonych wybuchem (Ex e II), co czyni ją idealnym rozwiązaniem dla przemysłu ciężkiego. Złączka spełnia wymagania normy IEC/EN 60947-7-2 dotyczącą złączek ochronnych do przewodów miedzianych, gwarantując długotrwałą stabilność styku elektrycznego i odporność na starzenie materiałowe.

Zastosowanie

Dzięki swojej wytrzymałości i certyfikacji Ex, złączka znajduje szerokie zastosowanie w profesjonalnych instalacjach elektro-technicznych:

• Przemysłowe szafy sterownicze i rozdzielnice mocy o dużym natężeniu prądu.
• Instalacje w strefach zagrożonych wybuchem, takich jak rafinerie, kopalnie czy zakłady chemiczne.
• Infrastruktura energetyczna wymagająca pewnego i trwałego uziemienia systemów.
• Budowa maszyn i urządzeń pracujących w warunkach silnych wibracji i zmiennych temperatur.

Wskazówki Montażowe

Montaż złączki odbywa się na standardowej szynie montażowej DIN TS-35. Aby zapewnić optymalne parametry połączenia, należy zdjąć izolację z przewodu na długości od 18 do 20 mm. Przewody sztywne (drut) oraz linkowe z zaciśniętą tulejką montuje się poprzez proste wciśnięcie w otwór montażowy. W przypadku przewodów linkowych bez tulejek, należy użyć przyrządu montażowego (śrubokręta) w celu otwarcia sprężyny przed wprowadzeniem żyły. Dzięki technologii sprężynowej, złączka nie wymaga okresowego dociągania śrub, co znacząco redukuje koszty eksploatacji i konserwacji instalacji.

FAQ

• Czy złączka 2016-1207 wymaga stosowania tulejek na przewodach typu linka? Nie jest to wymagane. Technologia Push-in CAGE CLAMP pozwala na bezpieczny montaż linek bez tulejek, jednak wymaga to otwarcia zacisku za pomocą śrubokręta.
• Czy produkt można stosować w instalacjach morskich? Tak, produkty WAGO z serii TOPJOB S posiadają liczne aprobaty towarzystw klasyfikacyjnych (np. DNV GL, LR) do zastosowań okrętowych.
• Jaki jest maksymalny przekrój przewodu, który można podłączyć? Choć przekrój znamionowy to 16 mm², złączka akceptuje przewody jednodrutowe o przekroju do 25 mm².
