Złączka 2-przewodowa 16mm2, niebieska TOPJOBS | 2016-1204 Wago

Opis i Kluczowe Cechy

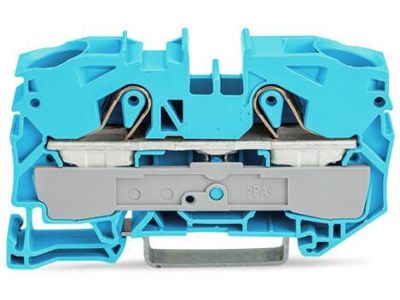

Złączka 2-przewodowa WAGO 2016-1204 z serii TOPJOB S to zaawansowane rozwiązanie elektroinstalacyjne, zaprojektowane z myślą o najbardziej wymagających systemach rozdziału energii. Przekrój znamionowy wynoszący 16 mm² pozwala na stabilne przesyłanie wysokich prądów, minimalizując spadki napięcia oraz straty cieplne w punkcie styku. Produkt został wykonany w kolorze niebieskim, co w standardowej praktyce elektroinstalacyjnej ułatwia szybką identyfikację torów neutralnych (N). Sercem złączki jest innowacyjna technologia Push-in CAGE CLAMP, która umożliwia beznarzędziowy montaż przewodów sztywnych oraz przewodów z tulejkami, co znacząco skraca czas prefabrykacji szaf sterowniczych i rozdzielnic. Złączka charakteryzuje się wysoką odpornością na wstrząsy i wibracje, co gwarantuje długotrwałą niezawodność połączenia elektrycznego bez konieczności okresowego dociągania śrub.

• Przekrój znamionowy: 16 mm² (obsługuje przewody linkowe i sztywne).
• Technologia łączenia: Push-in CAGE CLAMP® zapewniająca stały docisk.
• Kolor: Niebieski, dedykowany dla przewodów neutralnych lub specyficznych obwodów Ex.

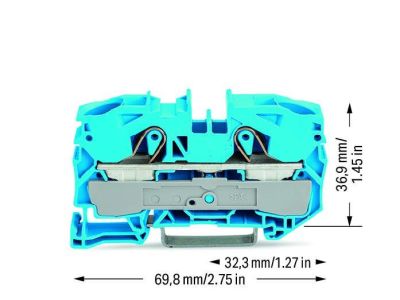

• Kompaktowa budowa: Oszczędność miejsca na szynie DIN-35.
• Możliwość mostkowania: Kompatybilność z systemem mostków pionowych i poziomych TOPJOB S.

Zgodność z Normami

Złączka WAGO 2016-1204 została zaprojektowana i certyfikowana do pracy w specyficznych warunkach przemysłowych. Kluczowym atestem jest certyfikat Ex e II, który dopuszcza produkt do stosowania w strefach zagrożonych wybuchem (podwyższone bezpieczeństwo). Produkt spełnia rygorystyczne wymagania normy PN-EN 60947-7-1, co potwierdza jego parametry w zakresie wytrzymałości dielektrycznej oraz odporności na prądy pełzające. Materiały izolacyjne użyte do produkcji są wolne od halogenów i charakteryzują się wysoką klasą palności, co podnosi ogólny poziom bezpieczeństwa pożarowego instalacji.

Zastosowanie

Dzięki swojej uniwersalności i wysokim parametrom prądowym, złączka znajduje zastosowanie w wielu sektorach przemysłu:

• Przemysł chemiczny i petrochemiczny: Dzięki certyfikacji Ex e II idealnie nadaje się do instalacji w strefach zagrożenia wybuchem.
• Energetyka i rozdzielnice główne: Przekrój 16 mm² pozwala na obsługę głównych linii zasilających i odpływowych.
• Automatyka przemysłowa: Stabilne połączenie w środowiskach narażonych na drgania maszyn.
• Infrastruktura budynkowa: Profesjonalne systemy zasilania w obiektach komercyjnych i przemysłowych.

Wskazówki Montażowe

Montaż złączki WAGO 2016-1204 powinien odbywać się na standardowej szynie montażowej TS 35 (DIN-35). Aby zapewnić optymalne parametry połączenia, należy przestrzegać następujących kroków:

• Długość odizolowania przewodu: Należy zdjąć izolację na długości od 18 do 20 mm, aby zapewnić pełne wprowadzenie żyły do komory zaciskowej.
• Wprowadzanie przewodu: Przewody sztywne oraz linkowe z tulejką można wprowadzać bezpośrednio do otworu montażowego bez użycia narzędzi.
• Przewody linkowe: W przypadku linek bez tulejek należy użyć śrubokręta montażowego, aby otworzyć zacisk przed wprowadzeniem przewodu.
• Zakończenie sekcji: Na końcu szeregu złączek należy zawsze zamontować odpowiednią ściankę końcową, aby zapewnić stopień ochrony IP20 i izolację od części przewodzących.

FAQ

1. Czy złączka 2016-1204 może być stosowana w standardowych rozdzielnicach domowych?
Tak, mimo certyfikacji Ex, złączka ta doskonale sprawdza się w każdej instalacji wymagającej pewnego połączenia przewodów o przekroju do 16 mm² na szynie DIN.

2. Czy kolor niebieski zawsze oznacza przewód neutralny?
W standardowych instalacjach niskiego napięcia kolor niebieski jest zarezerwowany dla przewodu neutralnego (N). W instalacjach iskrobezpiecznych kolor ten może mieć inne znaczenie, dlatego zawsze należy kierować się projektem instalacji.

3. Jakie akcesoria są kompatybilne z tym modelem?
Złączka współpracuje z systemem oznaczników WAGO WMB, mostkami grzebieniowymi serii 2016 oraz ściankami końcowymi dedykowanymi do serii 2016.
