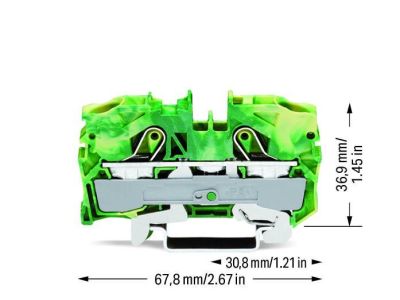

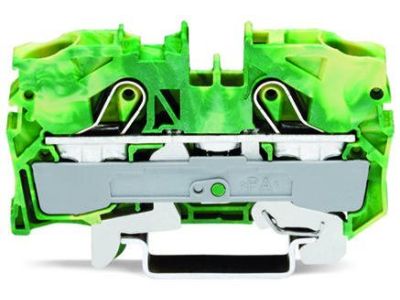

Złączka 2-przewodowa 10mm2 PE, żółto-zielona TOPJOBS | 2010-1207 Wago

Opis i Kluczowe Cechy

Złączka 2-przewodowa WAGO 2010-1207 z serii TOPJOB S to zaawansowane rozwiązanie dla profesjonalnych instalacji elektroenergetycznych. Przekrój znamionowy wynoszący 10 mm² pozwala na stabilne i bezpieczne odprowadzanie prądów ochronnych, co jest kluczowe dla zachowania ciągłości ochrony przeciwporażeniowej w układach zasilania. Produkt charakteryzuje się charakterystyczną żółto-zieloną obudową, jednoznacznie identyfikującą go jako element ochronny (PE). Dzięki zastosowaniu innowacyjnej technologii Push-in CAGE CLAMP, montaż przewodów jest niezwykle szybki i odporny na wstrząsy, co eliminuje konieczność okresowego dociągania śrub, typowego dla zacisków gwintowych. System TOPJOB S zapewnia najwyższą gęstość upakowania na szynie przy zachowaniu pełnego bezpieczeństwa eksploatacji.

• Przekrój znamionowy: 10 mm² dla przewodów miedzianych sztywnych i giętkich.
• Kolorystyka: żółto-zielona, zgodna ze standardami identyfikacji przewodów ochronnych PE.
• Technologia łączenia: Push-in CAGE CLAMP – montaż wtykowy dla przewodów sztywnych.
• Seria: TOPJOB S, gwarantująca kompatybilność z szeroką gamą akcesoriów i mostków.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany pod kątem pracy w najbardziej wymagających środowiskach. Kluczowym atutem złączki WAGO 2010-1207 jest pełna certyfikacja do zastosowań w obszarach zagrożonych wybuchem zgodnie z klasyfikacją Ex e II. Oznacza to, że komponent spełnia rygorystyczne wymagania dotyczące bezpieczeństwa w strefach, gdzie występuje ryzyko zapłonu gazów lub pyłów. Zgodność z międzynarodowymi normami IECEx oraz ATEX potwierdza najwyższą jakość wykonania i niezawodność w sektorze przemysłowym, chemicznym oraz petrochemicznym, gdzie niezawodność połączenia wyrównawczego jest priorytetem.

Zastosowanie

Złączka ochronna o przekroju 10 mm² znajduje szerokie zastosowanie w rozdzielnicach niskiego napięcia, szafach sterowniczych oraz systemach automatyki przemysłowej o dużym poborze mocy. Jest niezastąpiona w instalacjach wymagających wysokiej niezawodności, szczególnie tam, gdzie występują drgania (np. w transporcie lub przy maszynach wirujących). Dzięki certyfikacji Ex e II, model ten jest dedykowany do pracy w rafineriach, kopalniach oraz zakładach przetwórczych. Możliwość mostkowania z innymi złączkami serii TOPJOB S pozwala na elastyczne konfigurowanie układów połączeń i łatwe tworzenie wspólnych potencjałów ochronnych na szynie montażowej.

Wskazówki Montażowe

Montaż złączki WAGO 2010-1207 odbywa się na standardowej szynie montażowej TS 35 (DIN). Aby zapewnić optymalne parametry styku, należy odizolować przewód na długość od 13 do 15 mm. Przewody sztywne oraz giętkie z tulejkami można montować bezpośrednio poprzez wciśnięcie w otwór montażowy bez użycia narzędzi. W przypadku przewodów linkowych bez tulejek, należy użyć przyrządu montażowego (śrubokręta) w celu otwarcia sprężyny. Ważne jest, aby po zamontowaniu sprawdzić stabilność osadzenia złączki na szynie – złączki PE WAGO zapewniają automatyczny kontakt elektryczny z szyną nośną po zatrzaśnięciu, co upraszcza budowę systemu ochrony.

FAQ

• Czy złączka 2010-1207 wymaga okresowego dociągania zacisków? Nie, technologia sprężynowa Push-in CAGE CLAMP zapewnia stały, optymalny docisk, który jest odporny na poluzowanie pod wpływem wibracji i zmian temperatury.
• Jakie typy przewodów można podłączyć do tej złączki? Złączka obsługuje przewody miedziane o przekroju do 10 mm², w tym druty, linki oraz przewody z tulejkami izolowanymi i nieizolowanymi.
• Czy produkt można stosować w instalacjach morskich i strefach Ex? Tak, złączka posiada dopuszczenia Ex e II, co czyni ją odpowiednią do stref zagrożonych wybuchem oraz trudnych warunków przemysłowych.
