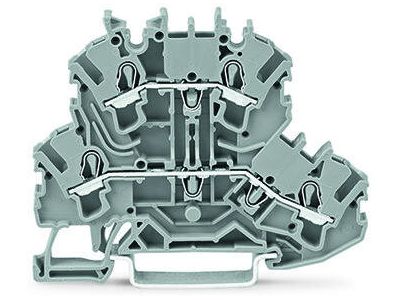

Złączka 2-piętrowa 2,5mm2 L/L, bez podstawki oznacznika, szara TOPJOBS | 2002-2201 Wago

Opis i Kluczowe Cechy

Złączka 2-piętrowa WAGO 2002-2201 to zaawansowany komponent elektroinstalacyjny z renomowanej serii TOPJOB S, zaprojektowany z myślą o maksymalnej optymalizacji przestrzeni w szafach sterowniczych i rozdzielnicach. Dzięki dwupoziomowej konstrukcji typu przelotowa/przelotowa (L/L), produkt umożliwia podwojenie liczby punktów przyłączeniowych na tej samej szerokości szyny montażowej. Przekrój znamionowy wynoszący 2,5 mm² pozwala na stabilne i bezpieczne przesyłanie energii elektrycznej, zapewniając jednocześnie doskonałe parametry termiczne. Złączka wykorzystuje innowacyjną technologię Push-in CAGE CLAMP, która gwarantuje gazoszczelne połączenie odporne na wstrząsy, wibracje oraz zmiany temperatur. System ten pozwala na błyskawiczny montaż przewodów jednodrutowych oraz linkowych z tulejkami poprzez ich bezpośrednie wsunięcie, co znacząco skraca czas prefabrykacji systemów.

• Konstrukcja dwupoziomowa: Znaczna oszczędność miejsca na szynie DIN.
• Technologia Push-in CAGE CLAMP: Szybki, beznarzędziowy montaż przewodów sztywnych.
• Przekrój 2,5 mm²: Optymalny dla większości obwodów sterowniczych i sygnałowych.
• Seria TOPJOB S: Kompatybilność z najszerszą gamą akcesoriów, takich jak mostki i oznaczniki.

Zgodność z Normami

Produkt został zaprojektowany do pracy w najbardziej wymagających warunkach przemysłowych. Kluczowym wyróżnikiem modelu 2002-2201 jest certyfikacja do zastosowań w strefach zagrożonych wybuchem (Ex e II). Oznacza to, że złączka spełnia rygorystyczne normy bezpieczeństwa ATEX oraz IECEx, co jest niezbędne w przemyśle petrochemicznym, gazowniczym oraz w kopalniach. Wykonanie z wysokiej jakości materiałów izolacyjnych zapewnia wysoką odporność na prądy pełzne oraz stabilność mechaniczną w szerokim zakresie temperatur pracy.

Zastosowanie

Złączka WAGO 2002-2201 znajduje zastosowanie wszędzie tam, gdzie niezawodność i gęstość upakowania komponentów są priorytetem. Jest idealnym rozwiązaniem dla:

• Rozdzielnic procesowych w przemyśle ciężkim i chemicznym.
• Systemów automatyki budynkowej wymagających dużej liczby połączeń w małych obudowach.
• Instalacji okrętowych i offshore, dzięki odporności na wibracje.
• Stref zagrożonych wybuchem, gdzie wymagane są komponenty z atestem Ex.

Wskazówki Montażowe

Montaż złączki odbywa się na standardowej szynie montażowej TS 35 (DIN-35). Dzięki technologii sprężynowej, nie ma konieczności okresowego dociągania śrub, co eliminuje ryzyko awarii wynikającej z poluzowania styków. Przewody należy odizolować na długość wskazaną przez producenta (zazwyczaj 10-12 mm). Przewody sztywne oraz linkowe z tulejkami montuje się poprzez proste wciśnięcie w otwór zacisku. W przypadku przewodów linkowych bez tulejek, należy otworzyć sprężynę za pomocą dedykowanego przyrządu montażowego lub płaskiego śrubokręta, wkładając go w sąsiedni otwór technologiczny.

FAQ

• Czy złączka 2002-2201 posiada miejsce na oznacznik? Ten konkretny model jest w wersji bez zintegrowanej podstawki oznacznika na górze, co pozwala na zachowanie niższej sylwetki, jednak system TOPJOB S oferuje inne metody znakowania bocznego.
• Jaki jest maksymalny przekrój przewodu dla tej złączki? Choć przekrój znamionowy to 2,5 mm², złączka akceptuje przewody miedziane o przekroju do 4 mm² w przypadku przewodów jednodrutowych.
• Czy można mostkować oba poziomy złączki? Tak, system TOPJOB S umożliwia stosowanie mostków poprzecznych, co pozwala na elastyczne konfigurowanie potencjałów na obu poziomach.
