Złączka 1-torowa ZJUN-50 PE do przewodów 50mm2 | R34RR-07020001703 Ergom

Opis i Kluczowe Cechy

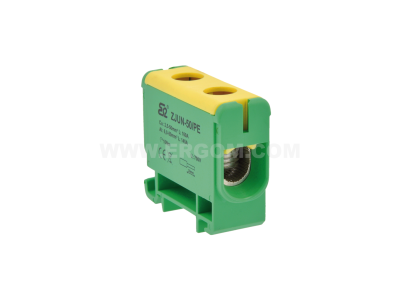

Złączka 1-torowa ZJUN-50 PE to profesjonalny komponent elektroinstalacyjny zaprojektowany przez renomowanego producenta ERGOM, dedykowany do realizacji bezpiecznych połączeń ochronnych w zaawansowanych systemach rozdzielczych. Produkt charakteryzuje się możliwością przyłączenia przewodów o przekroju znamionowym wynoszącym aż 50 mm², co pozwala na stabilne odprowadzanie prądów zwarciowych i zapewnia najwyższy poziom bezpieczeństwa instalacji. Wykonana z wysokiej jakości materiałów izolacyjnych, złączka gwarantuje trwałość mechaniczną oraz odporność na starzenie termiczne. Charakterystyczna żółto-zielona kolorystyka obudowy jednoznacznie identyfikuje funkcję ochronną (PE) elementu, co jest kluczowe dla przejrzystości i bezpieczeństwa prac serwisowych wewnątrz rozdzielnicy.

• Wysoka obciążalność: Przystosowana do pracy z grubymi żyłami miedzianymi o przekroju 50 mm².
• Solidny zacisk: Mechanizm śrubowy zapewnia trwały docisk i minimalną rezystancję przejścia.
• Trwałość: Obudowa odporna na trudne warunki przemysłowe.
• Identyfikacja: Standardowa kolorystyka PE ułatwia szybką weryfikację poprawności połączeń.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi osprzętu elektroinstalacyjnego. Złączka ZJUN-50 PE spełnia wymagania normy PN-EN 60947-7-2, która określa parametry dla listew zaciskowych do przewodów miedzianych w zakresie funkcji ochronnych. Dzięki temu inżynierowie i projektanci mogą mieć pewność, że komponent ten przejdzie pomyślnie wszelkie audyty bezpieczeństwa oraz pomiary rezystancji izolacji i ciągłości przewodów ochronnych w nowo powstających oraz modernizowanych obiektach przemysłowych.

Zastosowanie

Złączka ZJUN-50 PE znajduje szerokie zastosowanie w sektorze B2B, szczególnie w miejscach wymagających niezawodności i wysokich parametrów prądowych. Jest idealnym rozwiązaniem dla:

• Prefabrykacji szaf sterowniczych: Jako główny punkt uziemiający dla grubych przewodów zasilających.
• Rozdzielnic niskiego napięcia: W budownictwie komercyjnym i przemysłowym.
• Systemów automatyki: Gdzie wymagane jest skuteczne wyrównanie potencjałów między urządzeniami.
• Infrastruktury energetycznej: W miejscach, gdzie przekrój 50 mm² jest standardem dla linii zasilających i ochronnych.

Wskazówki Montażowe

Prawidłowy montaż złączki ZJUN-50 PE jest kluczowy dla zachowania parametrów ochronnych instalacji. Należy zwrócić uwagę na następujące aspekty:

• Montaż na szynie: Złączkę należy stabilnie zatrzasnąć na standardowej szynie montażowej DIN (TH35).
• Przygotowanie przewodu: Izolację z przewodu o przekroju 50 mm² należy zdjąć na odpowiedniej długości, dbając o to, aby nie uszkodzić poszczególnych drucików żyły.
• Moment dokręcania: Należy stosować odpowiedni moment dokręcania śruby zaciskowej, zgodny z zaleceniami technicznymi dla tego przekroju, aby uniknąć poluzowania połączenia pod wpływem drgań lub zmian temperatury.
• Zakończenie żyły: W przypadku stosowania przewodów typu linka, zaleca się użycie odpowiednich tulejek zaciskowych dla zapewnienia optymalnego styku.

FAQ

Czy złączka ZJUN-50 PE może być stosowana z przewodami aluminiowymi?
Złączka jest optymalizowana pod kątem przewodów miedzianych. W przypadku chęci użycia przewodów aluminiowych należy skonsultować się z dokumentacją techniczną producenta ERGOM w celu weryfikacji dopuszczalności takiego połączenia i ewentualnego zastosowania past stykowych.

Jaki jest stopień ochrony tej złączki?
Złączki montowane wewnątrz obudów rozdzielczych zazwyczaj posiadają stopień ochrony IP20, co zapewnia zabezpieczenie przed dotykiem palcem, jednak pełna ochrona zależy od stopnia ochrony całej rozdzielnicy.

Czy do montażu wymagane są specjalistyczne narzędzia?
Do montażu wymagany jest standardowy klucz lub śrubokręt o odpowiednim rozmiarze, pozwalający na przyłożenie właściwego momentu siły do zacisku śrubowego obsługującego przewód 50 mm².
