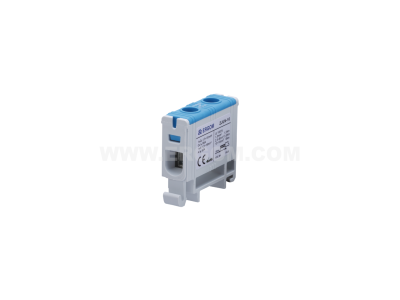

Złączka 1-torowa ZJUN-16 do przewodów 16 mm² 1000V - ZJUN-16/BL niebieska (24szt) | R34RR-07010002403 Ergom

Opis i Kluczowe Cechy

Złączka 1-torowa ZJUN-16/BL marki ERGOM to profesjonalne rozwiązanie przeznaczone do łączenia przewodów o przekroju znamionowym wynoszącym 16 mm². Produkt został zaprojektowany z myślą o pracy w wymagających instalacjach przemysłowych, oferując napięcie znamionowe izolacji na poziomie 1000V. Korpus oraz pokrywa wykonane są z wysokiej jakości poliamidu 6.6, który charakteryzuje się doskonałymi właściwościami dielektrycznymi oraz odpornością na starzenie termiczne. Tor prądowy wykonany ze stopu aluminium cynowanego gwarantuje niską rezystancję przejścia oraz wysoką odporność na korozję, co jest kluczowe dla długotrwałej bezawaryjności połączeń elektrycznych.

• Wysoka wydajność prądowa: Przystosowana do przewodów typu linka w zakresie od 1,5 mm² do 16 mm².
• Solidne mocowanie: Zastosowanie dwóch śrub ze stali ocynkowanej zapewnia optymalną siłę docisku.
• Pasta stykowa: Śruby są fabrycznie pokryte pastą stykową, co ułatwia montaż i poprawia jakość styku elektrycznego.
• Kompaktowe wymiary: Gabaryty 43,5 x 13,9 x 40,3 mm pozwalają na efektywne zagospodarowanie miejsca w rozdzielnicy.
• Identyfikacja wizualna: Niebieski kolor obudowy ułatwia szybką identyfikację torów neutralnych (N) w systemach elektroenergetycznych.

Zgodność z Normami

Złączka ZJUN-16 została zaprojektowana i wykonana zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektrotechnicznej. Wykorzystanie materiału poliamid 6.6 zapewnia odpowiednią klasę palności, co minimalizuje ryzyko rozprzestrzeniania się ognia w przypadku awarii instalacji. Produkt spełnia wymagania dotyczące izolacji napięciowej do 1000V, co pozwala na jego stosowanie w szerokim spektrum instalacji niskiego napięcia, zarówno w budownictwie mieszkaniowym, jak i obiektach przemysłowych.

Zastosowanie

Produkt znajduje szerokie zastosowanie w szafach sterowniczych, rozdzielnicach głównych oraz skrzynkach przyłączeniowych. Dzięki możliwości montażu przewodów o przekroju do 16 mm², złączka idealnie nadaje się do:

• Łączenia obwodów zasilających o dużym obciążeniu prądowym.
• Tworzenia punktów rozdziału energii w instalacjach przemysłowych.
• Systemów automatyki, gdzie wymagana jest pewność połączenia i odporność na wibracje.
• Instalacji fotowoltaicznych i systemów zasilania awaryjnego pracujących przy napięciu do 1000V.

Wskazówki Montażowe

Aby zapewnić maksymalną trwałość i bezpieczeństwo połączenia, należy przestrzegać poniższych zaleceń montażowych:

• Odizolowanie przewodu: Należy zdjąć izolację z przewodu na długości dokładnie 15 mm, aby zapewnić pełne osadzenie żyły w torze prądowym.
• Zaciskanie końcówek: W przypadku stosowania przewodów typu linka, zaleca się użycie tulejek zaciskowych o kształcie trapezu, co gwarantuje najlepszą powierzchnię styku.
• Moment dokręcania: Śruby stalowe należy dokręcać z odpowiednią siłą, wykorzystując obecność fabrycznej pasty stykowej, która zapobiega utlenianiu się powierzchni styku.
• Montaż mechaniczny: Złączka jest przystosowana do stabilnego montażu w systemach szynowych, zapewniając sztywność konstrukcji po zamknięciu pokrywy.

FAQ

Czy złączka ZJUN-16 może być stosowana z przewodami aluminiowymi?
Tak, tor prądowy wykonany ze stopu aluminium cynowanego oraz zastosowanie pasty stykowej na śrubach pozwala na bezpieczne łączenie przewodów aluminiowych i miedzianych.

Jaki jest zakres przekrojów dla przewodów typu linka?
Złączka obsługuje przewody typu linka w zakresie od 1,5 mm² do 16 mm², co czyni ją niezwykle uniwersalnym elementem w pracach elektroinstalacyjnych.

Czy produkt jest sprzedawany na sztuki?
Opisywany zestaw zawiera 24 sztuki złączek, co stanowi optymalne opakowanie zbiorcze dla prefabrykatorów rozdzielnic.
