Złączka 1-torowa 4mm2 2WE/2WY SZ6 niebieska | 037109 Legrand

Opis i Kluczowe Cechy

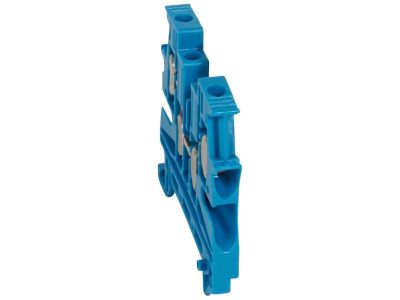

Złączka 1-torowa o symbolu 037109, model SZ6 w kolorze niebieskim, przeznaczona do wykonywania połączeń elektrycznych i mechanicznych przewodów miedzianych. Dzięki konfiguracji 2WE/2WY (dwa wejścia i dwa wyjścia) oraz kompaktowej szerokości 6 mm umożliwia sprawne łączenie i rozgałęzianie przewodów w rozdzielnicach na szynie TH35. Przekrój przewodu sztywnego od 0,25 do 6,0 mm² oraz giętkiego od 0,25 do 4,0 mm² zapewnia elastyczność w doborze kabli, a dwa miejsca mostkowania pozwalają na szybkie tworzenie połączeń ekwipotencjalnych.

• Konfiguracja 2WE/2WY: dwa wejścia i dwa wyjścia ułatwiają łączenie i rozgałęzianie przewodów w jednym punkcie, co przyspiesza montaż i redukuje ilość połączeń.
• Przekrój przewodu sztywnego 0,25–6,0 mm²: pozwala na bezpieczne łączenie przewodów o zróżnicowanych przekrojach, w tym grubszych kabli, bez ryzyka poluzowania styku.
• Przekrój przewodu giętkiego 0,25–4,0 mm²: przystosowana do linek, co ułatwia prowadzenie przewodów w ciasnych przestrzeniach rozdzielnicy.
• Szerokość 6 mm: oszczędza miejsce na szynie TH35 – idealna do gęstej zabudowy modułowej w rozdzielnicach.
• Kolor niebieski: zgodnie z konwencją oznacza przewód neutralny, co zwiększa czytelność i bezpieczeństwo instalacji.
• Dwa miejsca mostkowania: umożliwiają tworzenie połączeń ekwipotencjalnych z użyciem mostków łączeniowych (dla złączek o szerokości do 8 mm).

Zgodność z Normami

Złączka przeznaczona do montażu na wsporniku symetrycznym TH35 zgodnie z normą PN-EN 60715 (głębokość szyny 7,5 mm i 15 mm). Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami unijnymi.

Zastosowanie

Złączka 1-torowa SZ6 niebieska znajduje zastosowanie w instalacjach elektrycznych jako element do łączenia przewodów miedzianych w obwodach neutralnych oraz w innych układach wymagających niezawodnego i czytelnego połączenia.

• Łączenie przewodów neutralnych w rozdzielnicach głównych i podrozdzielnicach.
• Rozgałęzianie obwodów oświetleniowych i gniazd wtykowych.
• Tworzenie połączeń ekwipotencjalnych przy użyciu mostków łączeniowych.
• Zastosowanie w szafach sterowniczych i systemach automatyki budynkowej.

Wskazówki Montażowe

Montaż złączki powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim i bezwzględnym odłączeniu napięcia. Złączkę należy mocować na szynie TH35 zgodnie z normą PN-EN 60715 (głębokość 7,5 mm lub 15 mm). Przed dokręceniem śrub upewnić się, że przewody są prawidłowo osadzone. Moment dokręcania oraz dopuszczalny przekrój przewodów – stosować zgodnie z dokumentacją producenta. Do łączenia używać wyłącznie przewodów miedzianych.

FAQ

• Czy złączka nadaje się do przewodów aluminiowych? Zgodnie z danymi producenta złączka przeznaczona jest wyłącznie do przewodów miedzianych. Stosowanie aluminium wymaga odrębnej specyfikacji.
• Jaki jest stopień ochrony IP? Producent nie podaje stopnia ochrony IP. Złączka montowana jest wewnątrz rozdzielnic, gdzie typowo zapewnia się ochronę IP20 lub wyższą w zależności od obudowy.
• Czy można mostkować kilka złączek obok siebie? Tak, złączka posiada dwa miejsca mostkowania dla mostków łączeniowych, co umożliwia elektryczne łączenie sąsiednich złączek o szerokości do 8 mm (w tym modelu 6 mm).
