Złącze ZGZP80-2 BK | 2616327 Relpol

Alternatywny kod produktu: ZGZP80-2 BK

Opis i Kluczowe Cechy

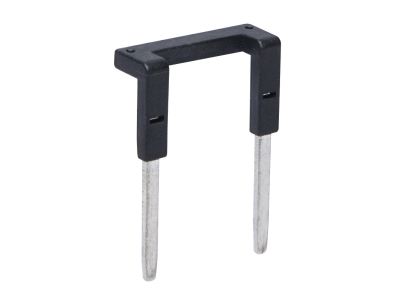

Złącze ZGZP80-2 BK (symbol 2616327) to 2-polowe złącze dedykowane do współpracy z przekaźnikami interfejsowymi w technologii push-in (np. PI84, PI85, PI84P, PI85P). Kolor czarny RAL9005 zapewnia kompatybilność wizualną z szeroką gamą aparatury modułowej. Umożliwia szybkie i pewne mostkowanie wspólnych sygnałów wejściowych (np. zaciski A1/A2 cewki) lub wyjściowych, a także łączenie 2+n gniazd lub przekaźników w jednej linii.

• Technologia push-in: Montaż przewodów bez użycia narzędzi – wkładanie żyły w otwór i automatyczne zaciskanie, co skraca czas instalacji i minimalizuje ryzyko błędów połączeniowych.
• 2-pinowa konstrukcja: Proste i efektywne mostkowanie sygnałów w obwodach sterujących, idealne do agregowania wejść/wyjść w układach automatyki.
• Kolor czarny RAL9005: Spójność kolorystyczna z aparaturą modułową i szynami montażowymi, ułatwiająca organizację i identyfikację w szafach sterowniczych.
• Mostkowanie sygnałów wejściowych/wyjściowych: Możliwość łączenia 2+n gniazd lub przekaźników w jednej linii – elastyczne rozwiązanie dla złożonych konfiguracji układów sterowania.
• Trwała obudowa: Odporna na wibracje i warunki przemysłowe, zapewniająca stabilność połączeń przez cały okres eksploatacji.

Zgodność z Normami

Złącze spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Zostało zaprojektowane zgodnie z normami bezpieczeństwa dla złącz elektrycznych w układach sterowania i automatyki przemysłowej.

Zastosowanie

Złącze ZGZP80-2 BK znajduje zastosowanie w układach sterowania, automatyce przemysłowej oraz instalacjach budynkowych, gdzie wymagane jest szybkie i niezawodne mostkowanie sygnałów.

• Łączenie przekaźników interfejsowych w systemach automatyki (np. PI84, PI85) – tworzenie wspólnych magistrali sygnałowych.
• Agregowanie wejść/wyjść w szafach sterowniczych – uproszczenie okablowania i redukcja liczby przewodów.
• Konfiguracja układów sterowania maszyn i linii produkcyjnych – elastyczność w zmianie topologii obwodu.
• Instalacje budynkowe z centralnym sterowaniem oświetleniem, ogrzewaniem lub wentylacją – mostkowanie sygnałów w obwodach rozdzielczych.

Wskazówki Montażowe

Montaż złącza powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obwodzie. Przewody należy wprowadzić do otworów push-in i docisnąć ręcznie – nie wymaga się dodatkowych narzędzi. Złącze mocuje się na szynie DIN 35 mm. Przed podłączeniem upewnić się, że średnica przewodu jest zgodna z wymaganiami złącza (zazwyczaj 0,2–2,5 mm²). Po montażu należy sprawdzić stabilność połączeń i brak luzów w zaciskach.

FAQ

• Czy złącze ZGZP80-2 BK można stosować z innymi modelami przekaźników interfejsowych? Tak, złącze jest kompatybilne z serią PI84, PI85 oraz ich modyfikacjami (np. PI84P, PI85P), co zostało potwierdzone w dokumentacji technicznej.
• Jaki jest maksymalny prąd obciążenia dla tego złącza? Dokładna wartość prądu nie została podana w danych produktu. Zaleca się stosowanie złącza zgodnie z maksymalnymi parametrami przekaźników interfejsowych, z którymi współpracuje.
• Czy złącze nadaje się do montażu na zewnątrz? Dane produktu nie określają stopnia ochrony IP. Zaleca się stosowanie w suchych, wewnętrznych szafach sterowniczych lub osłoniętych przestrzeniach przemysłowych.
