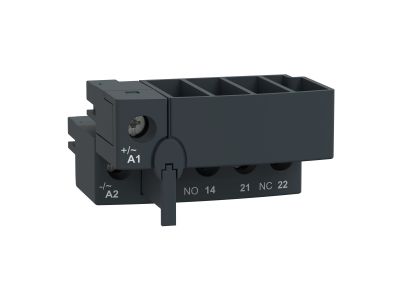

Złącze zestyków cewki | LU9BN11 Schneider Electric

Opis i Kluczowe Cechy

Złącze zestyków cewki LU9BN11 z gamy TeSys to złączka z zaciskiem śrubowym przeznaczona do podłączenia przewodów cewki stycznika. Produkt został zaprojektowany do współpracy z modułami LUB120 i LUB320, co zapewnia elastyczność w rozbudowie układów sterowania. Montaż odbywa się bezpośrednio na styczniku, a solidne zaciski śrubowe gwarantują pewne i trwałe połączenie elektryczne.

• Kompatybilność z LUB120 i LUB320: Umożliwia łatwe rozszerzenie funkcji stycznika o dodatkowe moduły zestyków czasowych lub pomocniczych bez konieczności wymiany całego osprzętu.
• Zacisk śrubowy: Zapewnia stabilne i powtarzalne połączenie przewodów, odporne na wibracje i zmienne warunki pracy w rozdzielnicy.
• Przeznaczenie do styczników TeSys: Idealnie dopasowanie mechaniczne i elektryczne do aparatury z tej gamy, co skraca czas instalacji i eliminuje ryzyko błędów montażowych.
• Kompaktowa konstrukcja: Nie zajmuje dodatkowego miejsca na szynie DIN, montuje się bezpośrednio na styczniku, co oszczędza przestrzeń w szafie sterowniczej.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznakowanie CE. Jest przeznaczony do użytku w instalacjach niskiego napięcia, spełniając wymogi bezpieczeństwa mechanicznego i elektrycznego. Kompatybilność z modułami LUB120 i LUB320 potwierdzona przez producenta.

Zastosowanie

Złącze LU9BN11 znajduje zastosowanie wszędzie tam, gdzie niezbędne jest bezpieczne i niezawodne podłączenie przewodów cewki stycznika – zarówno w nowych instalacjach, jak i modernizowanych układach sterowania. Idealne do systemów automatyki budynkowej i przemysłowej.

• Podłączenie cewki stycznika w szafach sterowniczych maszyn i urządzeń przemysłowych.
• Rozbudowa istniejących układów o moduły czasowe LUB120 lub LUB320 w ramach gamy TeSys.
• Wymiana uszkodzonego osprzętu cewki w stycznikach serii TeSys bez konieczności demontażu całego urządzenia.
• Zastosowanie w rozdzielnicach oświetleniowych, ogrzewania, wentylacji i klimatyzacji (BMS).

Wskazówki Montażowe

Montaż złącza LU9BN11 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (w przypadku instalacji niskiego napięcia do 1000 V AC). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że stycznik nie znajduje się pod napięciem. Zaciski śrubowe dokręcaj z momentem zgodnym z dokumentacją techniczną stycznika. Przekrój przewodów dobierz do prądu znamionowego obwodu cewki zgodnie z obowiązującymi normami (np. PN-IEC 60364). Złącze montuje się bezpośrednio na styczniku – nie wymaga dodatkowych szyn TH35 ani narzędzi specjalistycznych poza standardowym wkrętakiem.

FAQ

• Czy złącze LU9BN11 pasuje do wszystkich styczników TeSys? Zostało zaprojektowane do współpracy z modułami LUB120 i LUB320 oraz stycznikami z tej gamy. Przed zakupem zalecamy sprawdzenie kompatybilności z danym modelem stycznika w karcie katalogowej producenta.
• Czy złącze jest przystosowane do pracy z podświetleniem LED? W dostarczonych danych nie ma informacji o podświetleniu. Złącze służy wyłącznie do podłączenia przewodów cewki – nie stosuje się w nim diod LED. W razie potrzeby sygnalizacji świetlnej należy zastosować oddzielny moduł sygnalizacyjny.
• Jaki stopień ochrony (IP) ma to złącze? Producent nie podaje konkretnego stopnia IP. Standardowo złączki tego typu są montowane wewnątrz rozdzielnic lub szaf sterowniczych, gdzie wymagany jest stopień ochrony IP20 dla aparatury. W warunkach zwiększonego zapylenia lub wilgotności należy zastosować osłonę zewnętrzną.
