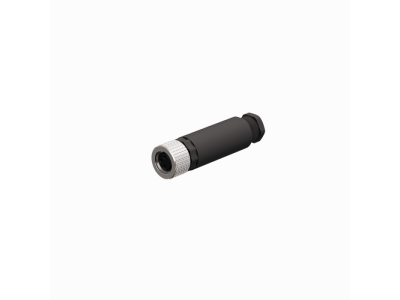

Złącze żeńskie M8x1, proste, 4 pin, IP67, średnica przewodu 3,5-5,0 mm, B5143-0 | 6901031 Turck

Opis i Kluczowe Cechy

Złącze żeńskie M8x1 o numerze katalogowym 6901031 (model B5143-0) to wysokiej klasy komponent przeznaczony do profesjonalnych systemów automatyki przemysłowej. Produkt charakteryzuje się prostą konstrukcją, która umożliwia szybki i pewny montaż w miejscach o ograniczonej przestrzeni. Wyposażone w 4 piny, złącze zapewnia stabilną transmisję sygnałów sterujących oraz zasilania. Kluczowym atutem jest wysoki stopień ochrony IP67, co oznacza całkowitą pyłoszczelność oraz odporność na krótkotrwałe zanurzenie w wodzie, chroniąc wewnętrzne styki przed korozją i zwarciami.

• Konstrukcja prosta: Ułatwia prowadzenie przewodów w osi gniazda, co jest kluczowe w gęsto upakowanych szafach sterowniczych i na ramionach maszyn.
• Złącze 4-pinowe: Pozwala na obsługę zaawansowanych czujników i elementów wykonawczych wymagających dodatkowych linii sygnałowych.
• Zakres dławienia: Obsługa przewodów o średnicy zewnętrznej od 3,5 mm do 5,0 mm gwarantuje szczelność i pewne trzymanie kabla.
• Trwałość mechaniczna: Obudowa wykonana z materiałów odpornych na uderzenia i wibracje, co jest standardem w rozwiązaniach marki TURCK.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami przemysłowymi, co potwierdza jego przydatność do pracy w wymagających środowiskach produkcyjnych. Złącze spełnia wymagania normy IEC 61076-2-104, która definiuje standardy dla złączy okrągłych M8, zapewniając pełną kompatybilność z urządzeniami innych producentów. Stopień ochrony IP67 jest zgodny z normą PN-EN 60529, co gwarantuje bezpieczeństwo użytkowania w obecności wilgoci i zanieczyszczeń stałych.

Zastosowanie

Złącze B5143-0 znajduje szerokie zastosowanie w nowoczesnych systemach sterowania i akwizycji danych. Jest idealnym rozwiązaniem dla:

• Systemów czujnikowych: Podłączanie czujników indukcyjnych, pojemnościowych oraz optycznych wyposażonych w standardowe wyjścia M8.
• Przemysłu spożywczego i farmaceutycznego: Dzięki szczelności IP67 złącze może pracować w strefach, gdzie występuje okresowe mycie maszyn.
• Robotyki: Wykorzystywane w obwodach pomocniczych chwytaków i głowic roboczych.
• Linii montażowych: Jako element infrastruktury kablowej łączącej wyspy zaworowe z modułami I/O.

Wskazówki Montażowe

Aby zapewnić długowieczność połączenia i utrzymać deklarowany stopień ochrony, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodu: Należy używać przewodów o średnicy zewnętrznej mieszczącej się w zakresie 3,5-5,0 mm. Zbyt cienki przewód nie zostanie poprawnie uszczelniony przez dławnicę.
• Moment dokręcania: Nakrętkę złącza należy dokręcić z odpowiednią siłą, aby zapewnić styk elektryczny i szczelność, unikając jednocześnie uszkodzenia gwintu M8x1.
• Odizolowanie żył: Należy precyzyjnie zdjąć izolację z końcówek żył, dbając o to, aby pojedyncze druciki miedziane nie wystawały poza zacisk, co mogłoby spowodować zwarcie między pinami.
• Czystość: Przed montażem należy upewnić się, że powierzchnie stykowe są wolne od smarów i opiłków metalu.

FAQ

1. Czy złącze B5143-0 wymaga specjalistycznych narzędzi do montażu?
Montaż złącza odbywa się przy użyciu standardowych narzędzi monterskich, takich jak wkrętak precyzyjny i ściągacz do izolacji, co czyni je bardzo praktycznym rozwiązaniem w warunkach serwisowych.

2. Czy złącze jest odporne na oleje przemysłowe?
Tak, obudowa i uszczelnienia zostały zaprojektowane tak, aby wytrzymać kontakt z typowymi chłodziwami i olejami stosowanymi w obróbce skrawaniem, jednak zawsze zaleca się weryfikację karty charakterystyki konkretnego medium.

3. Jaka jest maksymalna liczba pinów dostępna w tej serii?
Model B5143-0 jest wersją 4-pinową, która jest najczęściej wybieranym standardem dla sygnałów binarnych i analogowych w formacie M8.
