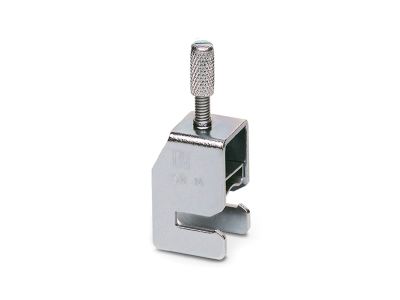

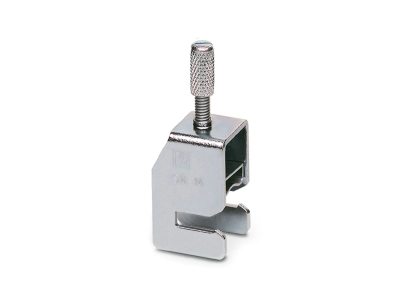

Złącze zaciskowe ekranu SK 14 | 3025176 Phoenix Contact

Opis i Kluczowe Cechy

Złącze zaciskowe ekranu SK 14 od renomowanego producenta Phoenix Contact (SKU: 3025176) to profesjonalne rozwiązanie zaprojektowane z myślą o zapewnieniu najwyższej jakości połączeń ekranujących w systemach automatyki i elektrotechniki. Kluczowym parametrem technicznym tego komponentu jest wyjątkowo niski opór przejścia, wynoszący zaledwie 1 mΩ. Tak niska rezystancja gwarantuje skuteczne odprowadzanie zakłóceń elektromagnetycznych bezpośrednio do szyny zbiorczej, co jest krytyczne dla stabilności pracy czułych urządzeń elektronicznych i systemów transmisji danych.

• Wysoka efektywność EMC: Konstrukcja złącza pozwala na uzyskanie dużej powierzchni styku z ekranem przewodu, co minimalizuje impedancję sprzężeniową.
• Solidna konstrukcja: Wykonanie z materiałów odpornych na korozję zapewnia długotrwałą niezawodność mechaniczną i elektryczną nawet w trudnych warunkach przemysłowych.
• Optymalizacja przestrzeni: Kompaktowe wymiary złącza SK 14 pozwalają na gęsty montaż na szynach zbiorczych, co jest istotne w nowoczesnych szafach sterowniczych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami przemysłowymi dotyczącymi kompatybilności elektromagnetycznej (EMC). Złącze SK 14 spełnia wymogi w zakresie bezpiecznego odprowadzania prądów zakłóceniowych, co pozwala na budowę systemów zgodnych z dyrektywami unijnymi dotyczącymi urządzeń elektrycznych. Phoenix Contact jako lider branżowy zapewnia powtarzalność parametrów technicznych, co jest potwierdzone certyfikacją procesów produkcyjnych.

Zastosowanie

Złącze zaciskowe SK 14 znajduje szerokie zastosowanie wszędzie tam, gdzie wymagane jest profesjonalne ekranowanie kabli sygnałowych i sterowniczych. Jest idealnym rozwiązaniem dla:

• Systemów automatyki przemysłowej: Ochrona wejść i wyjść sterowników PLC przed zakłóceniami zewnętrznymi.
• Napędów i falowników: Skuteczne uziemianie ekranów kabli silnikowych w celu redukcji emisji zaburzeń.
• Telekomunikacji: Zapewnienie czystości sygnału w magistralach komunikacyjnych.
• Budowy szaf sterowniczych: Integracja z systemami szyn zbiorczych w celu uporządkowanego prowadzenia instalacji.

Wskazówki Montażowe

Prawidłowy montaż złącza SK 14 jest kluczowy dla zachowania jego właściwości ochronnych. Należy postępować zgodnie z poniższymi wytycznymi:

• Przygotowanie przewodu: Należy zdjąć izolację zewnętrzną kabla na odcinku odpowiadającym szerokości złącza, odsłaniając oplot ekranujący.
• Montaż na szynie: Złącze należy nasunąć na szynę zbiorczą (np. szynę miedzianą lub cynowaną), zapewniając stabilne osadzenie mechaniczne.
• Docisk ekranu: Po umieszczeniu przewodu w złączu, należy dokręcić element dociskowy. Ważne jest, aby ekran przylegał do złącza na jak największej powierzchni, co gwarantuje deklarowany opór przejścia 1 mΩ.
• Kontrola: Po montażu warto zweryfikować stabilność mechaniczną połączenia, aby uniknąć poluzowania pod wpływem drgań.

FAQ

• Czy złącze SK 14 wymaga specjalistycznych narzędzi do montażu? Do montażu wystarczą standardowe narzędzia monterskie, takie jak wkrętak o odpowiednim profilu, co ułatwia pracę instalatorowi.
• Jaki jest główny cel stosowania złącza o oporze 1 mΩ? Tak niski opór przejścia jest niezbędny do skutecznego tłumienia zakłóceń o wysokiej częstotliwości, które mogłyby negatywnie wpływać na pracę elektroniki.
• Czy złącze można stosować z dowolną szyną zbiorczą? Złącze jest dedykowane do współpracy ze standardowymi szynami zbiorczymi przeznaczonymi do systemów ekranowania, zapewniając z nimi optymalny styk elektryczny.
