Złącze z zaciskami śrubowymi ZZS mosiądż (1m) | 47.901 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

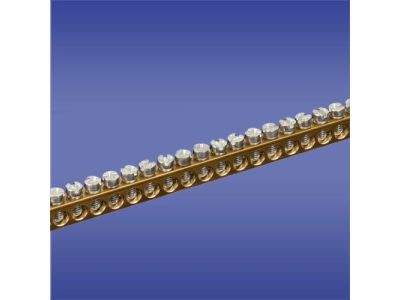

Złącze z zaciskami śrubowymi ZZS (symbol 47.901) wykonane z mosiądzu przeznaczone jest do łączenia przewodów ochronnych PE i neutralnych N w rozdzielnicach, szafkach rozdzielczych, sterowniczych oraz pulpitach. Dzięki długości 1 metra i 146 otworom z gwintem M5 umożliwia pewne i uporządkowane połączenie wielu przewodów o przekroju do 10 mm² w jednej szynie.

• Materiał mosiądz: odporność na korozję oraz dobre właściwości przewodzące gwarantują trwałe i bezpieczne połączenie.
• 146 otworów w długości 1 m: wysoka gęstość punktów przyłączeniowych ułatwia rozprowadzenie dużej liczby przewodów ochronnych i neutralnych.
• Śruby M5 i otwory Fi 5,5 mm: dedykowane dla przewodów o przekroju do 10 mm² – zapewniają pewny zacisk bez ryzyka poluzowania.
• Otwory gratowane: ułatwiają wprowadzenie odizolowanej końcówki przewodu i chronią izolację przed uszkodzeniem mechanicznym.
• Możliwość indywidualnego wykonania: na zamówienie możemy dostarczyć złącze z dowolną liczbą otworów, dopasowane do konkretnych potrzeb instalacji.

Zgodność z Normami

Produkt przeznaczony do stosowania w instalacjach elektrycznych, zgodny z obowiązującymi normami bezpieczeństwa dla przewodów ochronnych i neutralnych. Posiada certyfikację CE potwierdzającą zgodność z wymaganiami europejskimi.

Zastosowanie

Złącze ZZS 47.901 znajduje zastosowanie wszędzie tam, gdzie konieczne jest niezawodne łączenie przewodów ochronnych (PE) i neutralnych (N) w rozdzielnicach oraz szafach sterowniczych.

• Łączenie wielu przewodów PE w rozdzielnicach głównych i podrozdzielnicach.
• Łączenie przewodów N w szafkach sterowniczych maszyn i urządzeń.
• Wykorzystanie w pulpity sterownicze jako szyna wyrównawcza dla połączeń ochronnych.
• Stosowanie w systemach automatyki budynkowej do dystrybucji potencjału ziemi.

Wskazówki Montażowe

Montaż złącza powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Przewody należy odizolować na odpowiednią długość i wkręcać w śruby M5 z momentem dokręcania zgodnym z dokumentacją producenta. Przekrój podłączanych przewodów nie powinien przekraczać 10 mm². Złącze przeznaczone do montażu na powierzchniach izolacyjnych wewnątrz obudów rozdzielnic.

FAQ

• Czy złącze można skracać lub dostosować długość? Standardowo dostępne w długości 1 m, ale na indywidualne zamówienie możemy wykonać dowolną długość oraz liczbę otworów – prosimy o kontakt.
• Jaki maksymalny przekrój przewodu można podłączyć? Otwory przystosowane dla przewodów o przekroju do 10 mm² (średnica otworu Fi 5,5 mm).
• Z jakiego materiału wykonane jest złącze? Z mosiądzu, co zapewnia odporność na korozję oraz bardzo dobre właściwości przewodzące.
