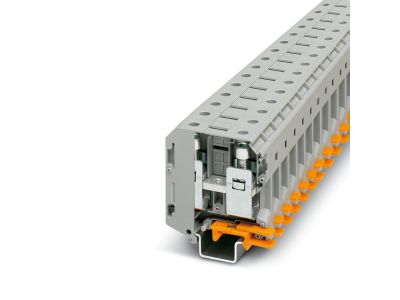

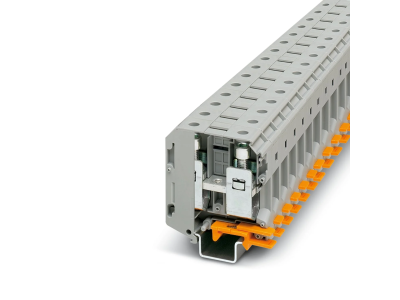

Złącze wysokoprądowe z zaciskami śrubowymi UKH 70, 1-biegunowe, szara | 3213140 Phoenix Contact

Opis i Kluczowe Cechy

Złącze wysokoprądowe UKH 70 od renomowanego producenta Phoenix Contact to profesjonalne rozwiązanie zaprojektowane z myślą o bezpiecznym i trwałym przesyłaniu energii w wymagających instalacjach przemysłowych. Produkt charakteryzuje się prądem znamionowym na poziomie 192 A oraz napięciem znamionowym wynoszącym 1000 V, co czyni go idealnym komponentem do budowy rozdzielnic i systemów zasilania o dużej mocy. Zastosowanie technologii przyłącza śrubowego gwarantuje maksymalną siłę docisku i minimalną rezystancję przejścia, co jest kluczowe przy pracy z dużymi obciążeniami.

• Wysoka wydajność prądowa: Prąd znamionowy 192 A pozwala na obsługę zaawansowanych odbiorników energii.
• Szeroki zakres przekrojów: Możliwość podłączenia przewodów o przekroju od 16 mm² do 95 mm² (AWG 4 - 3/0) zapewnia elastyczność projektową.
• Kompaktowa konstrukcja: Szerokość wynosząca zaledwie 20,3 mm pozwala na optymalne wykorzystanie miejsca na szynie montażowej.
• Trwałość materiałowa: Obudowa w kolorze szarym wykonana z wysokiej jakości tworzywa izolacyjnego odpornego na starzenie.

Zgodność z Normami

Złącze UKH 70 zostało zaprojektowane i przetestowane zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi osprzętu elektrotechnicznego. Spełnia wymagania w zakresie bezpieczeństwa elektrycznego dla napięć do 1000 V, co potwierdza jego przydatność w profesjonalnych aplikacjach energetycznych. Konstrukcja zacisków śrubowych zapewnia odporność na wstrząsy i wibracje, co jest zgodne ze standardami przemysłowymi dla połączeń wysokoprądowych.

Zastosowanie

Produkt znajduje szerokie zastosowanie w sektorze energetyki zawodowej oraz automatyki przemysłowej. Jest niezastąpiony w:

• Głównych rozdzielnicach niskiego napięcia jako punkt rozdziału energii.
• Systemach zasilania awaryjnego i polach zasilających dużych maszyn.
• Instalacjach fotowoltaicznych o dużej skali, gdzie wymagane jest bezpieczne łączenie kabli o dużych przekrojach.
• Szafach sterowniczych wymagających stabilnego mostkowania wysokich prądów.

Wskazówki Montażowe

Montaż złącza UKH 70 jest intuicyjny, jednak wymaga zachowania odpowiednich procedur technicznych dla zapewnienia pełnego bezpieczeństwa:

• Montaż na szynie: Złącze jest kompatybilne z wieloma typami szyn DIN, w tym NS 35/7,5, NS 35/15, NS 35/15-2,3 oraz NS 32, co ułatwia modernizację istniejących systemów.
• Przygotowanie przewodu: Należy zdjąć izolację z przewodu na odpowiedniej długości i upewnić się, że żyły nie są uszkodzone.
• Moment dokręcania: Ze względu na wysokie prądy, kluczowe jest zastosowanie odpowiedniego momentu dokręcania śrub zaciskowych, aby uniknąć przegrzewania się styku.
• Zabezpieczenie: Zaleca się stosowanie dedykowanych blokad końcowych na szynie, aby zapobiec przemieszczaniu się złączek pod wpływem ciężaru grubych kabli.

FAQ

• Jaki jest maksymalny przekrój przewodu, który można podłączyć? Złącze obsługuje przewody o przekroju znamionowym do 95 mm² (sztywne lub giętkie z tulejką).
• Czy złącze można montować na starszych typach szyn G? Tak, produkt jest kompatybilny z szyną NS 32 (profil G).
• Czy złącze wymaga stosowania pokryw bocznych? Konstrukcja złączy wysokoprądowych UKH zazwyczaj jest zamknięta, jednak należy zawsze zweryfikować konfigurację całego bloku listwy zaciskowej pod kątem ochrony przed dotykiem.
