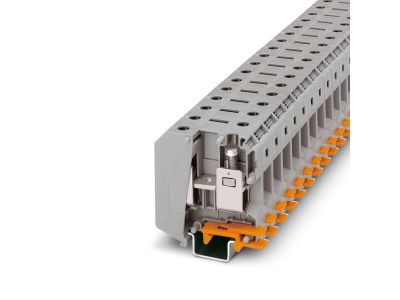

Złącze wysokoprądowe z zaciskami śrubowymi UKH 50 szara | 3009118 Phoenix Contact

Opis i Kluczowe Cechy

Złącze wysokoprądowe UKH 50 od renomowanego producenta Phoenix Contact to profesjonalne rozwiązanie zaprojektowane z myślą o bezpiecznym i trwałym przesyłaniu dużych mocy w instalacjach przemysłowych. Urządzenie charakteryzuje się napięciem znamionowym wynoszącym aż 1000 V, co pozwala na jego szerokie zastosowanie w zaawansowanych systemach energetycznych. Prąd znamionowy na poziomie 150 A zapewnia stabilną pracę nawet przy dużych obciążeniach, minimalizując ryzyko przegrzania styków.

• Zaciski śrubowe: Zastosowanie sprawdzonych złączek śrubowych gwarantuje wysoką siłę docisku i niską rezystancję przejścia, co jest kluczowe przy prądach rzędu 150 A.
• Szeroki zakres przekrojów: Możliwość przyłączenia przewodów o przekroju od 16 mm² do 70 mm² (AWG 6 - 2/0) zapewnia ogromną elastyczność projektową.
• Kompaktowa konstrukcja: Szerokość wynosząca zaledwie 20 mm pozwala na optymalne wykorzystanie miejsca w szafie sterowniczej.
• Trwałość materiałowa: Obudowa w kolorze szarym wykonana z wysokiej jakości tworzywa izolacyjnego zapewnia bezpieczeństwo użytkowania i odporność na starzenie.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami branżowymi dotyczącymi osprzętu wysokoprądowego. Złącze UKH 50 spełnia wymagania w zakresie bezpieczeństwa elektrycznego dla urządzeń pracujących pod napięciem do 1000 V. Dzięki precyzyjnemu wykonaniu, złączka zapewnia stopień ochrony i parametry izolacji wymagane w profesjonalnych aplikacjach elektroenergetycznych, co potwierdza jej niezawodność w ciągłym trybie pracy.

Zastosowanie

Złącze UKH 50 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna dystrybucja energii elektrycznej o wysokim natężeniu. Jest idealnym wyborem dla:

• Rozdzielnic głównych i szaf sterowniczych w zakładach przemysłowych.
• Systemów zasilania awaryjnego i układów UPS.
• Instalacji fotowoltaicznych o dużej mocy, gdzie wymagane jest napięcie 1000 V.
• Przemysłowych układów napędowych i sterowania silnikami o dużym poborze prądu.

Wskazówki Montażowe

Montaż złącza UKH 50 jest intuicyjny i wszechstronny dzięki kompatybilności z wieloma typami szyn montażowych. Produkt można stabilnie osadzić na szynach: NS 35/7,5, NS 35/15, NS 32 oraz specjalistycznej szynie NS 35/15-2,3. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania śrub zaciskowych, aby zapewnić optymalny styk elektryczny dla przewodów o przekroju do 70 mm². Zaleca się stosowanie tulejek zaciskowych w przypadku przewodów typu linka, co dodatkowo podnosi bezpieczeństwo połączenia.

FAQ

• Jaki jest maksymalny prąd pracy złącza? Złącze jest certyfikowane do pracy z prądem znamionowym 150 A.
• Czy złącze pasuje na standardową szynę DIN? Tak, złącze jest kompatybilne z najpopularniejszymi standardami szyn, w tym NS 35/7,5 oraz NS 35/15.
• Jakie przewody mogę podłączyć do UKH 50? Można stosować przewody miedziane o przekroju znamionowym od 16 mm² do 70 mm².
• Czy złącze może pracować w instalacjach 1000 V? Tak, napięcie znamionowe izolacji wynosi 1000 V, co pozwala na bezpieczną pracę w takich systemach.
