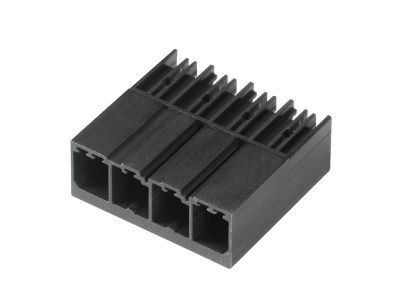

Złącze wtykowe płytek drukowanych SV 7.62HP/04/90G 3.5SN BK BX | 1930290000 Weidmuller

Opis i Kluczowe Cechy

Złącze wtykowe płytek drukowanych o symbolu 1930290000 to 4-biegunowe złącze wtykowe z zaciskami śrubowymi. Dzięki rozstawowi 7.62 mm i kątowemu wyprowadzeniu 90° umożliwia wygodne i niezawodne łączenie przewodów z płytką PCB. Obsługa przewodów o przekroju do 3.5 mm² zapewnia dużą elastyczność w doborze okablowania.

• 4 bieguny: Pozwala na jednoczesne podłączenie czterech obwodów, oszczędzając miejsce na płytce.
• Rozstaw 7.62 mm: Standardowy raster umożliwiający łatwe projektowanie i kompatybilność z typowymi listwami.
• Wtyk kątowy 90°: Oszczędza przestrzeń nad płytką – przewody wychodzą równolegle do PCB, co ułatwia prowadzenie wiązek.
• Zacisk śrubowy (SN) dla przewodów do 3.5 mm²: Solidne, wibracjoodporne połączenie bez konieczności lutowania, idealne do warunków przemysłowych.
• Kolor czarny (BK): Dyskretny wygląd, odporność na starzenie i promieniowanie UV.

Zgodność z Normami

Produkt zaprojektowany zgodnie z europejskimi normami bezpieczeństwa i posiada certyfikację CE. Spełnia wymagania standardu DIN dla złącz stosowanych w instalacjach elektrycznych.

Zastosowanie

Złącze przeznaczone do montażu na płytkach drukowanych w urządzeniach sterujących, automatyce budynkowej i przemysłowej. Idealne tam, gdzie wymagane jest szybkie i pewne łączenie przewodów bez lutowania.

• Podłączanie czujników i siłowników do sterowników PLC w szafach sterowniczych.
• Okablowanie zasilania i sygnałów w rozdzielnicach elektrycznych.
• Łączenie przewodów w systemach automatyki budynkowej (BMS).
• Tworzenie wtyczkowych połączeń w płytkach prototypowych i urządzeniach testowych.

Wskazówki Montażowe

Montaż i podłączanie przewodów może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Złącze przeznaczone jest do montażu na płytce drukowanej – należy wlutować lub wcisnąć zgodnie z dokumentacją PCB. Zaciski śrubowe dokręcać momentem podanym w karcie katalogowej producenta. Przekrój przewodów dobrać do spodziewanego obciążenia (maks. 3.5 mm²). Nie przekraczać dopuszczalnych wartości prądu i napięcia – w razie wątpliwości skonsultować się z dokumentacją techniczną.

FAQ

• Jakie narzędzie jest potrzebne do podłączenia przewodu? Do dokręcenia zacisku śrubowego wystarczy standardowy wkrętak płaski lub krzyżakowy dopasowany do rozmiaru śruby.
• Jaki jest stopień ochrony (IP)? Dla złącz wtykowych montowanych wewnątrz szaf sterowniczych typowy stopień ochrony to IP20. Samo złącze nie jest przystosowane do pracy w wilgotnych lub zapylonych środowiskach bez dodatkowej obudowy.
• Jaki jest tryb pracy styku – normalnie otwarty/zamknięty? Złącze jest pasywnym elementem łączeniowym – nie posiada styków przełącznych. Styki są normalnie zwarte (przewodzące) po podłączeniu wtyku do listwy bazowej.
