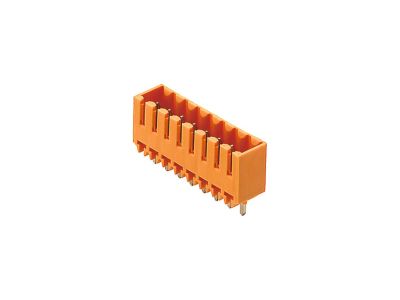

Złącze wtykowe płytek drukowanych SL 3.50/09/180G 3.2SN OR BX | 1604540000 Weidmuller

Opis i Kluczowe Cechy

Złącze wtykowe płytek drukowanych Weidmüller serii SL 3.50, model 09/180G, o symbolu 1604540000, przeznaczone do bezpiecznego i niezawodnego łączenia przewodów z płytkami PCB. Dzięki rozstawowi styków 3,5 mm oraz liczbie 9 pinów umożliwia kompaktowe prowadzenie sygnałów w urządzeniach elektronicznych. Orientacja 180° oraz pomarańczowa obudowa ułatwiają identyfikację i montaż w systemach automatyki.

• Rozstaw styków 3,5 mm: oszczędność miejsca na płytce drukowanej przy zachowaniu niezawodnego kontaktu elektrycznego.
• 9 pinów: umożliwia przesyłanie wielu sygnałów lub niskiego napięcia w jednym złączu, redukując ilość połączeń.
• Orientacja 180° (prosta): ułatwia prowadzenie przewodów w linii prostej od krawędzi płytki PCB.
• Pomarańczowa obudowa (OR): ułatwia wizualne rozróżnienie w zestawie montażowym, szczególnie przy wielu złączach.
• Kompaktowa konstrukcja: dedykowana do aplikacji z ograniczoną przestrzenią na płytce drukowanej.

Zgodność z Normami

Złącze Weidmüller SL 3.50 spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Produkt przeznaczony do stosowania w urządzeniach elektrycznych zgodnie z dyrektywami niskonapięciowymi. (Szczegółowe normy – patrz dokumentacja producenta).

Zastosowanie

Złącze wtykowe PCB serii SL 3.50 znajduje zastosowanie wszędzie tam, gdzie potrzebne jest niezawodne i uporządkowane połączenie przewodów z płytką drukowaną.

• Łączenie przewodów sygnałowych w układach sterowania i automatyki przemysłowej.
• Zasilanie modułów elektronicznych w rozdzielnicach i szafach sterowniczych.
• Interfejs połączeniowy w systemach pomiarowych i diagnostycznych.
• Budowa prototypów oraz urządzeń w małoseryjnej produkcji elektronicznej.

Wskazówki Montażowe

Montaż złącza powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Złącze przeznaczone jest do lutowania w płytkę drukowaną – należy stosować się do zaleceń producenta dotyczących temperatury lutowania i czasu. Przewody należy zaciskać zgodnie z przekrojem (zalecany zakres dla zacisków śrubowych – patrz karta katalogowa). Przed montażem upewnić się, że płytka PCB jest czysta i sucha.

FAQ

• Jaki jest kolor obudowy? Obudowa wykonana jest w kolorze pomarańczowym (OR), co ułatwia identyfikację w zestawie montażowym.
• Jaka jest orientacja wyprowadzeń? Złącze ma orientację 180° (prostą), co oznacza, że przewody wychodzą równolegle do płytki drukowanej.
• Czy złącze nadaje się do przewodów linkowych? Tak, standardowo złącza serii SL 3.50 umożliwiają podłączenie przewodów linkowych oraz sztywnych – zalecany przekrój oraz moment dokręcania należy sprawdzić w dokumentacji technicznej producenta.
