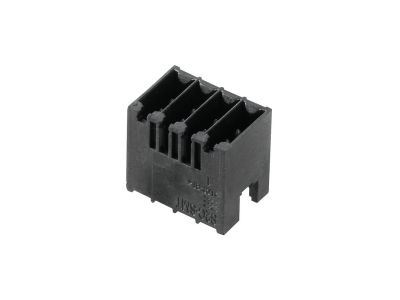

Złącze wtykowe płytek drukowanych S2C-SMT 3.50/12/180G 3.5SN BK BX | 1290070000 Weidmuller

Opis i Kluczowe Cechy

Złącze wtykowe płytek drukowanych S2C-SMT 3.50/12/180G 3.5SN BK BX (symbol: 1290070000) przeznaczone jest do montażu powierzchniowego SMT na PCB. Dzięki 12 biegunom w rozstawie 3,5 mm oraz kątowi złącza 180° umożliwia łatwe i powtarzalne podłączanie przewodów w urządzeniach automatyki i elektroniki. Powłoka cynowa na stykach zapewnia doskonałą lutowność i odporność na korozję, a czarna obudowa ułatwia identyfikację w zestawie.

• Montaż SMT: Przeznaczony do automatycznego lutowania w procesie SMT, co skraca czas produkcji i zwiększa niezawodność połączeń.
• 12 biegunów / rozstaw 3,5 mm: Zwarta konstrukcja oszczędza miejsce na płytce drukowanej przy zachowaniu odpowiedniej liczby torów sygnałowych.
• Kąt 180° (prosty): Wygodne wyprowadzenie przewodów w linii z płytką, ułatwia montaż w obudowach o ograniczonej przestrzeni.
• Powłoka cynowa (3.5SN): Zabezpiecza styki przed utlenianiem i zapewnia niską rezystancję styku przez cały okres eksploatacji.
• Czarna obudowa (BK): Wyraźny kontrast na PCB ułatwia kontrolę wzrokową i proces inspekcji.

Zgodność z Normami

Złącze spełnia wymagania obowiązujących norm międzynarodowych oraz posiada certyfikat CE. Produkt został zaprojektowany zgodnie z europejskimi standardami dotyczącymi złączy do płytek drukowanych, co gwarantuje wysoką jakość i bezpieczeństwo w aplikacjach przemysłowych.

Zastosowanie

Złącze wtykowe S2C-SMT znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne, gęste połączenie elektryczne na płytce drukowanej, szczególnie w automatyce i elektronice przemysłowej.

• Połączenia sygnałowe i zasilania w sterownikach PLC oraz modułach I/O
• Interfejsy w zasilaczach impulsowych, przetwornicach i falownikach
• Systemy sygnalizacji, czujników i aktuatorów w automatyce budynkowej
• Sprzęt elektroniczny w szafach sterowniczych – wtykowe łączenie płytek z magistralami

Wskazówki Montażowe

Montaż złącza może być wykonywany wyłącznie przez wykwalifikowany personel przy zachowaniu zasad bezpieczeństwa. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie od układu. Złącze przeznaczone jest do lutowania w procesie SMT – zaleca się stosowanie profilu termicznego zgodnego z dokumentacją techniczną producenta. Temperatura lutowania oraz czas przepływu powinny być dobrane do rodzaju pasty lutowniczej i grubości PCB. Po zakończeniu lutowania zaleca się inspekcję optyczną połączeń.

FAQ

• Czy złącze posiada podświetlenie LED? Nie, produkt nie zawiera elementów optoelektronicznych. Jest to standardowe złącze wtykowe do przesyłu sygnałów i zasilania.
• Jaki jest stopień ochrony złącza? Dane wejściowe nie określają stopnia IP. Złącze przeznaczone jest do montażu wewnątrz obudów urządzeń; nie jest odporne na wilgoć ani kurz bez dodatkowej ochrony.
• Czy styk pracuje w trybie normalnie otwartym czy zamkniętym? Złącze nie pełni funkcji łączeniowej styku – jest to element łączący (wtyk) przeznaczony do wielokrotnego łączenia i rozłączania, nie posiada określonego trybu pracy styku przełączającego.
