Złącze wtykowe płytek drukowanych S2C-SMT 3.50/04/180G 3.5SN BK BX | 1290030000 Weidmuller

Opis i Kluczowe Cechy

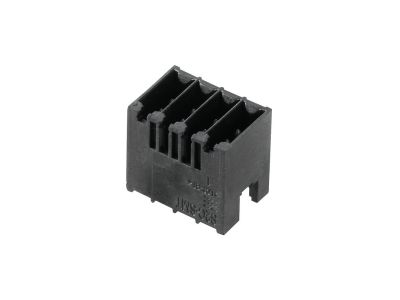

Złącze wtykowe do płytek drukowanych S2C-SMT (symbol 1290030000) jest czterobiegunowym złączem do montażu powierzchniowego (SMT) o rozstawie 3,50 mm i kącie wylotu 180°. Styki cynowane (Sn) zapewniają dobrą przewodność elektryczną i odporność korozyjną, a kompaktowa konstrukcja pozwala na oszczędność miejsca na płytce.

• Rozstaw 3,50 mm: umożliwia gęste rozmieszczenie ścieżek na płytce drukowanej, co przekłada się na miniaturyzację urządzenia.
• 4 bieguny: jeden element zastępuje cztery oddzielne połączenia, skracając czas montażu i zmniejszając liczbę potencjalnych punktów awarii.
• Montaż SMT (Surface Mount Technology): przeznaczone do automatycznego lutowania rozpływowego, co zwiększa powtarzalność i wydajność produkcji.
• Kąt 180° (prosty): ułatwia prowadzenie przewodów w płaszczyźnie płytki, idealne do aplikacji z ograniczoną przestrzenią nad płytką.
• Styki cynowane (Sn): gwarantują niską rezystancję przejścia oraz długotrwałą ochronę przed utlenianiem w warunkach eksploatacyjnych.

Zgodność z Normami

Produkt jest zgodny z wymaganiami norm europejskich oraz posiada certyfikat CE. Przeznaczony do stosowania w urządzeniach elektronicznych zgodnie z zasadami sztuki inżynierskiej.

Zastosowanie

Złącze S2C-SMT sprawdza się wszędzie tam, gdzie wymagane jest niezawodne, wtykowe połączenie przewodów z płytką drukowaną w montażu powierzchniowym.

• Podłączanie sygnałów sterujących w sterownikach PLC, przekaźnikach i modułach automatyki.
• Łączenie czujników i aktuatorów w systemach automatyki budynkowej (BMS).
• Tworzenie wtykowych interfejsów w zasilaczach impulsowych i konwerterach napięcia.
• Zastosowanie w urządzeniach IoT, elektronice użytkowej oraz aparaturze pomiarowej.

Wskazówki Montażowe

Montaż złącza na płytce drukowanej powinien być wykonany przez wykwalifikowany personel z uprawnieniami do lutowania SMT. Należy stosować się do profilu termicznego lutowania rozpływowego zalecanego przez producenta (temperatura szczytowa zwykle 245–260°C, czas powyżej liquidus 30–60 s). Przed lutowaniem sprawdzić zgodność padów PCB z wymiarami złącza. Po montażu zaleca się kontrolę wizualną i pomiar rezystancji ścieżek. Złącze nie posiada własnego stopnia ochrony – zabezpieczenie przed kurzem i wilgocią zapewnia obudowa urządzenia.

FAQ

• Czy złącze S2C-SMT jest podświetlane? Nie, produkt nie posiada podświetlenia LED.
• Jaki jest stopień ochrony IP tego złącza? Producent nie określił stopnia ochrony IP. Złącze przeznaczone jest do montażu wewnątrz obudowy urządzenia, która zapewnia odpowiedni poziom hermetyzacji.
• Jakie maksymalne obciążenie prądowe może przewodzić złącze? W dostarczonych danych nie podano wartości prądu znamionowego. W celu określenia dopuszczalnego obciążenia należy odnieść się do pełnej dokumentacji technicznej producenta i warunków pracy (temperatura otoczenia, przekrój przewodów itp.).
