Złącze wtykowe płytek drukowanych BVZ 7.62HP/04/180 SN BK BX | 1929950000 Weidmuller

Opis i Kluczowe Cechy

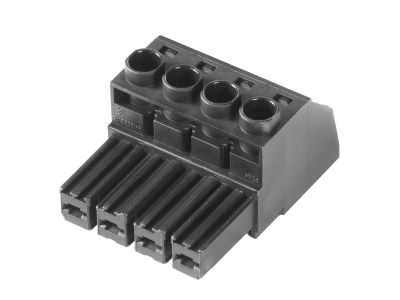

Złącze wtykowe płytek drukowanych serii BVZ (indeks 1929950000) to 4-biegunowy element przeznaczony do bezpiecznego i powtarzalnego łączenia przewodów z płytką PCB. Dzięki rozstawowi 7,62 mm oraz kątowi wyprowadzenia 180° sprawdza się w standardowych aplikacjach sterowniczych i automatyki przemysłowej. Czarne wykonanie (BK) ułatwia identyfikację w szafie sterowniczej.

• Liczba biegunów: 4 – umożliwia jednoczesne podłączenie czterech niezależnych obwodów, oszczędzając miejsce na płytce drukowanej.
• Rozstaw styków: 7,62 mm – zapewnia odpowiednią izolację między obwodami oraz kompatybilność z typowymi projektami PCB.
• Kąt wyprowadzenia: 180° – wtyk prostopadły do płytki ułatwia okablowanie w ograniczonych przestrzeniach (np. w płytkich obudowach).
• Kolor obudowy: Czarny (BK) – wyraźne oznaczenie wizualne, pomocne przy szybkiej identyfikacji podczas montażu i serwisu.
• Oznaczenie SN: Symbol w nazwie wskazuje na styki z powłoką ochronną (cynowane), co poprawia przewodność i odporność na korozję w środowisku przemysłowym.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi i posiada certyfikat CE. Szczegółowe informacje o dopuszczeniach oraz deklaracje producenta dostępne są na żądanie.

Zastosowanie

Dzięki parametrom konstrukcyjnym złącze znajduje zastosowanie tam, gdzie wymagane jest pewne i łatwe łączenie przewodów z płytką drukowaną. Typowe obszary użycia:

• Podłączenie sygnałów sterujących w sterownikach PLC i modułach wejść/wyjść.
• Połączenia magistrali sygnałowej wewnątrz szaf sterowniczych i rozdzielnic.
• Aplikacje automatyki budynkowej – łączenie czujników, aktuatorów, regulatorów.
• Zasilanie i komunikacja w urządzeniach przemysłowych (przetwornice, falowniki, zasilacze).

Wskazówki Montażowe

Montaż i podłączanie przewodów może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Złącze przeznaczone jest do lutowania w płytkę PCB – przestrzegaj zaleceń producenta dotyczących temperatury i czasu lutowania. Sprawdź poprawność polaryzacji przed lutowaniem. Przekrój przewodów dobierz zgodnie z wymaganiami obwodu oraz normami IEC. Po montażu mechanicznym upewnij się, że wtyk jest prawidłowo dociśnięty do gniazda, aby uniknąć niepewnego styku.

FAQ

• Czy złącze ma zdefiniowany stopień ochrony IP? Produkt nie posiada podanego stopnia ochrony IP. Przeznaczony jest do montażu wewnątrz obudów rozdzielnic i szaf sterowniczych, gdzie zapewniona jest odpowiednia ochrona przed czynnikami zewnętrznymi.
• Czy styki są zabezpieczone przed korozją? Oznaczenie SN w nazwie sugeruje powłokę ochronną (cynowaną) na stykach, co poprawia ich odporność na korozję i przewodność w typowych warunkach przemysłowych.
• Czy dostępna jest wersja z blokadą lub oznaczona kolorystycznie? W oparciu o dostarczone dane dostępna jest tylko wersja czarna (BK) bez dodatkowego mechanizmu blokady. Szczegółową ofertę wariantów należy sprawdzić u producenta.
