Złącze wtykowe płytek drukowanych BLF 3.50/08/180 SN OR BX | 2459110000 Weidmuller

Opis i Kluczowe Cechy

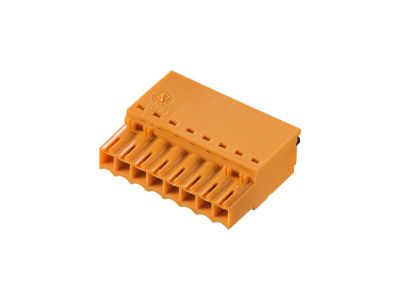

Złącze wtykowe płytek drukowanych BLF 3.50/08/180 SN OR BX (symbol 2459110000) to 8-biegunowy element łączeniowy o rastrze 3,50 mm i kącie wyprowadzenia 180°, przeznaczony do bezpośredniego montażu na PCB. Cynowane styki (Sn) zapewniają niską rezystancję przejścia i ochronę przed korozją, a pomarańczowe tworzywo (OR) ułatwia identyfikację wizualną w szafach sterowniczych. Kompaktowa budowa oszczędza miejsce na płycie.

• Rast 3,50 mm: umożliwia gęste rozmieszczenie złączy na płytce drukowanej bez zwiększania jej wymiarów.
• 8 biegunów: zapewnia możliwość jednoczesnego połączenia do 8 torów sygnałowych lub zasilających.
• Kąt wyprowadzenia 180°: ułatwia prowadzenie przewodów w linii prostej, idealny do aplikacji, gdzie liczy się niska zabudowa.
• Styki cynowane (Sn): gwarantują niezawodne połączenie elektryczne oraz odporność na utlenianie w środowisku przemysłowym.
• Pomarańczowy korpus (OR): zwiększa widoczność na tle innych elementów, co skraca czas identyfikacji podczas serwisu.

Zgodność z Normami

Produkt zaprojektowano zgodnie z obowiązującymi normami europejskimi oraz standardami DIN dla złączy PCB. Posiada oznaczenie CE potwierdzające zgodność z wymogami Unii Europejskiej.

Zastosowanie

Złącze BLF 3.50/08/180 SN OR BX sprawdza się wszędzie tam, gdzie wymagane jest niezawodne i powtarzalne łączenie obwodów drukowanych. Ze względu na niewielki rast i wygodny kąt wyprowadzenia stosowane jest m.in.:

• do podłączania czujników i siłowników w szafach sterowniczych PLC,
• w rozdzielnicach automatyki budynkowej do łączenia modułów wejść/wyjść,
• przy budowie systemów sygnalizacji i alarmowych,
• w urządzeniach teletechnicznych i pomiarowych wymagających oszczędności miejsca na PCB.

Wskazówki Montażowe

Montaż i demontaż złącza może być wykonywany wyłącznie przez personel z uprawnieniami SEP, po odłączeniu napięcia od układu. Złącze przeznaczone jest do lutowania do płytek drukowanych – należy przestrzegać temperatury i czasu lutowania zgodnie z dokumentacją producenta. Przekrój przewodów (jeśli stosowane są końcówki) dobierać do obciążenia. Przed uruchomieniem sprawdzić poprawność polaryzacji i brak zwarć.

FAQ

• Jaki jest stopień ochrony tego złącza? Producent nie deklaruje konkretnego stopnia IP – w standardowej aplikacji montowane jest wewnątrz obudów, gdzie ochrona wynika z konstrukcji szafy.
• W jakim kolorze dostępny jest ten produkt? Produkt dostępny jest w kolorze pomarańczowym, co ułatwia identyfikację i segregację obwodów w rozdzielnicy.
• Jaki tryb pracy styku? Styk przeznaczony jest do bezpośredniego łączenia przewodów (zacisk sprężysty? – brak danych; w tego typu złączach typowo stosuje się zacisk śrubowy lub sprężysty – bez informacji nie określamy trybu). W razie wątpliwości prosimy o kontakt z naszym doradcą technicznym.
