Złącze wtykowe płytek drukowanych BL 3.50/10/180 SN OR BX | 1597440000 Weidmuller

Opis i Kluczowe Cechy

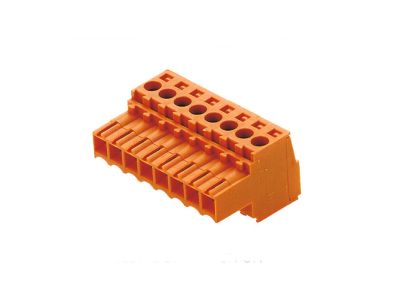

Złącze wtykowe płytek drukowanych oznaczone symbolem 1597440000, seria BL, o rozstawie 3,5 mm, 10 pinach i kącie wyprowadzeń 180°, w kolorze pomarańczowym (OR). Przeznaczone do szybkiego i niezawodnego łączenia przewodów z płytkami drukowanymi, zapewnia oszczędność miejsca dzięki zwartej konstrukcji.

• Rozstaw 3,5 mm: umożliwia gęste upakowanie połączeń na PCB, oszczędzając cenną powierzchnię płytki.
• 10 pinów: pozwala na podłączenie wielu sygnałów lub zasilania w jednym elemencie, redukując liczbę potrzebnych złączy.
• Kąt wyprowadzeń 180°: umożliwia prowadzenie przewodów w linii prostej, co ułatwia kosmetykę okablowania i zapewnia lepszy dostęp.
• Kolor pomarańczowy (OR): ułatwia identyfikację wizualną i odróżnienie od innych złącz w systemie.
• Konstrukcja wtykowa: zapewnia pewne połączenie mechaniczne i elektryczne, odporne na wibracje.

Zgodność z Normami

Produkt zaprojektowany zgodnie z wymaganiami obowiązujących norm europejskich. Posiada certyfikat CE, potwierdzający bezpieczeństwo i zgodność z dyrektywami Unii Europejskiej. Montaż i użytkowanie zgodne z zaleceniami producenta gwarantuje niezawodność połączenia.

Zastosowanie

Złącze wtykowe BL 3.50/10/180 SN OR BX znajduje zastosowanie w różnorodnych urządzeniach elektronicznych i automatyce przemysłowej.

• Łączenie przewodów z płytkami drukowanymi w sterownikach PLC i modułach wejść/wyjść.
• Połączenia sygnałowe i zasilające w systemach automatyki budynkowej (BMS).
• Stosowane w zasilaczach, przetwornicach i innych urządzeniach elektronicznych wymagających kompaktowych złączy.
• Idealne do prototypowania i produkcji seryjnej dzięki powtarzalności parametrów.

Wskazówki Montażowe

Montaż złącza powinien być przeprowadzany przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Złącze przeznaczone jest do lutowania w płytkę drukowaną zgodnie z profilem termicznym zalecanym przez producenta. Należy dobrać odpowiednią średnicę otworów w PCB oraz przestrzegać maksymalnej temperatury lutowania i czasu nagrzewania podanych w dokumentacji. Po zamontowaniu wtyk powinien być wsuwany do gniazda z wyczuciem, aby nie uszkodzić styków.

FAQ

• Jakie jest napięcie i prąd znamionowy tego złącza? Parametry elektryczne nie są podane w dostarczonych danych. Należy sprawdzić kartę katalogową producenta dla konkretnej wersji (np. w zależności od przekroju przewodów i materiału styków).
• Jaki jest stopień ochrony IP? Złącze przeznaczone do montażu wewnątrz urządzeń – nie posiada samodzielnego stopnia ochrony. Po zamontowaniu w obudowie ochronę zapewnia obudowa urządzenia.
• Czy złącze jest dostępne w innych kolorach? W podanej nazwie określono kolor pomarańczowy (OR). Inne warianty kolorystyczne mogą być dostępne w serii – zalecamy sprawdzenie oferty producenta.
