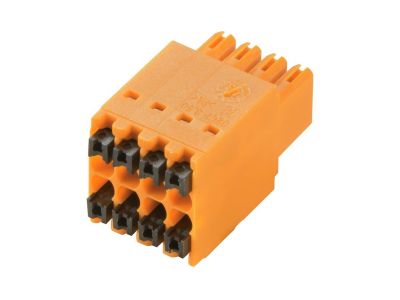

Złącze wtykowe płytek drukowanych B2CF 3.50/24/180 SN OR BX | 1277380000 Weidmuller

Opis i Kluczowe Cechy

Złącze wtykowe płytek drukowanych o symbolu 1277380000 przeznaczone jest do bezpiecznego i trwałego łączenia przewodów z płytką PCB. Dzięki konstrukcji 24-biegunowej, skokowi 3,5 mm i orientacji 180° zapewnia pewne połączenie w aplikacjach wymagających oszczędności miejsca na płytce.

• Liczba biegunów 24: umożliwia obsługę wielu obwodów w jednym złączu, redukując liczbę punktów łączeniowych i zwiększając niezawodność okablowania.
• Skok 3,5 mm: pozwala na gęstsze rozmieszczenie złączy na płytce PCB, co przekłada się na kompaktową konstrukcję urządzenia.
• Orientacja 180°: wyprowadzenie przewodów w linii prostej od płytki ułatwia prowadzenie wiązek kablowych i zachowanie przejrzystego układu.
• Wtykowa konstrukcja: szybki montaż i demontaż bez użycia narzędzi, ułatwiający serwis i wymianę podzespołów.
• Uniwersalne zastosowanie: dedykowane do płytek drukowanych w urządzeniach automatyki, sterowania i zasilania.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Przeznaczony do montażu w suchych pomieszczeniach, wewnątrz obudów urządzeń elektrycznych.

Zastosowanie

Złącze wtykowe B2CF 3.50/24/180 SN OR BX znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne, wielobiegunowe połączenie z płytką drukowaną przy ograniczonej przestrzeni.

• Połączenie przewodów w sterownikach PLC i modułach wejść/wyjść.
• Okablowanie wewnętrzne zasilaczy, przetwornic i falowników.
• Interfejsy sygnałowe w aparaturze pomiarowej i sterującej.
• Złącza w tablicach sterowniczych i rozdzielnicach jako punkt przyłączenia przewodów do PCB.

Wskazówki Montażowe

Montaż złącza powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Złącze przeznaczone jest do lutowania w otwory płytki drukowanej – stosuj się do zaleceń producenta dotyczących temperatury lutowania i czasu nagrzewania. Przekrój przewodów oraz moment dokręcania (jeśli dotyczy) dobierz zgodnie z dokumentacją techniczną.

FAQ

• Czy złącze posiada podświetlenie? Nie, złącze nie jest wyposażone w podświetlenie. Pełni wyłącznie funkcję połączeniową.
• Jaki jest stopień ochrony? Złącze przeznaczone jest do montażu wewnątrz obudów, gdzie standardowo wymagany jest stopień ochrony IP20 dla części stykowych. W danych producenta nie podano konkretnego stopnia ochrony.
• Jaką funkcję pełni orientacja 180°? Oznacza to, że przewody wyprowadzone są w linii prostej od płytki, co ułatwia prowadzenie wiązek kablowych i zachowanie niskiego profilu montażowego.
