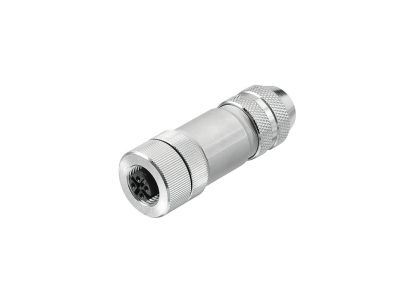

Złącze wtykowe do czujników i członów wykonawczych SAIB-M-5/8S M12 5P A-COD | 1784750000 Weidmuller

Opis i Kluczowe Cechy

Złącze wtykowe SAIB-M-5/8S (symbol 1784750000) to specjalistyczne złącze M12 z 5 stykami i kodowaniem A, przeznaczone do podłączania czujników i członów wykonawczych w instalacjach automatyki. Dzięki standardowej średnicy 12 mm i 5-pinowej konfiguracji umożliwia przesyłanie zarówno sygnałów sterujących, jak i zasilania w jednym kablu, co upraszcza okablowanie i zwiększa niezawodność systemu.

• Złącze M12, 5 styków (5P): Pozwala na transmisję do 5 niezależnych sygnałów (np. 2 zasilanie, 2 sygnały, ekran) – optymalne do czujników z wyjściem PNP/NPN oraz siłowników wymagających napięcia pomocniczego.
• Kodowanie A (A-COD): Standard przemysłowy dla urządzeń automatyki – gwarantuje kompatybilność z większością czujników, przekaźników i siłowników dostępnych na rynku.
• Konstrukcja wtykowa: Umożliwia szybkie łączenie i rozłączanie bez użycia narzędzi, co skraca czas montażu i serwisu.
• Solidna obudowa z gwintem M12: Zapewnia stabilne połączenie mechaniczne odporne na wibracje typowe w środowisku przemysłowym.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z ogólnymi wymaganiami norm europejskich oraz posiada oznaczenie CE. Dokładne numery norm dla tego złącza znajdują się w dokumentacji technicznej producenta, którą należy sprawdzić przed wdrożeniem.

Zastosowanie

Złącze wtykowe SAIB-M-5/8S znajduje zastosowanie w rozproszonych systemach automatyki, gdzie wymagane jest niezawodne łączenie czujników i siłowników z centralą sterującą.

• Podłączanie czujników indukcyjnych, pojemnościowych i fotoelektrycznych w liniach produkcyjnych.
• Łączenie siłowników pneumatycznych i hydraulicznych w systemach pozycjonowania.
• Transmisja sygnałów binarnych i analogowych do/z modułów wejść/wyjść sterowników PLC.
• Modernizacja instalacji w rozdzielniach i szafach sterowniczych, gdzie wymagana jest szybka wymiana urządzeń.

Wskazówki Montażowe

Montaż i podłączenie złącza powinno być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Przewody należy podłączać zgodnie ze schematem pinów znajdującym się w dokumentacji technicznej. Moment dokręcania gwintu M12 oraz wymagany przekrój żył muszą być zgodne z danymi producenta. Po zamontowaniu sprawdź poprawność połączeń wizualnie oraz testerem ciągłości.

FAQ

• Czy złącze SAIB-M-5/8S jest wtykiem męskim czy żeńskim? Z nazwy wynika, że jest to złącze wtykowe (typical male connector). Aby potwierdzić dokładny typ (męski/żeński), należy odnieść się do karty katalogowej produktu lub opisu w sklepie.
• Jaki stopień ochrony (IP) ma to złącze? Standardowe złącza M12 z kodowaniem A oferują zazwyczaj stopień ochrony IP67, ale dla konkretnego egzemplarza SAIB-M-5/8S prosimy o sprawdzenie danych w oficjalnej dokumentacji Weidmüller (lub innego producenta).
• Czy złącze nadaje się do sygnałów analogowych? Tak, 5-pinowa konstrukcja i kodowanie A umożliwiają przesyłanie zarówno sygnałów cyfrowych, jak i analogowych (np. 4-20 mA), pod warunkiem prawidłowego ekranowania i doboru przewodów zgodnie ze specyfikacją.
