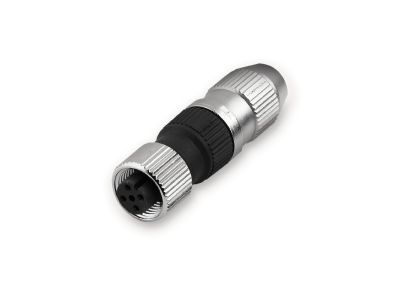

Złącze wtykowe do czujników i członów wykonawczych SAIB-4-IDC-M12 small | 1781540001 Weidmuller

Opis i Kluczowe Cechy

Złącze wtykowe SAIB-4-IDC-M12 small (symbol 1781540001) to kompaktowe złącze przeznaczone do podłączania czujników i członów wykonawczych w systemach automatyki. Dzięki technologii IDC (Insulation Displacement Connection) umożliwia szybkie i pewne łączenie przewodów bez konieczności zdejmowania izolacji. Gwint M12 zapewnia standardową zgodność z wieloma czujnikami przemysłowymi, a wariant small oszczędza miejsce w szafie sterowniczej i na przewodach.

• Technologia IDC (zaciski przebijające izolację): szybki montaż przewodów bez strippingu – redukcja czasu instalacji i ryzyka błędów.
• Złącze M12, 4-biegunowe: standardowy interfejs do czujników zbliżeniowych, enkoderów, zaworów i innych elementów automatyki – szeroka kompatybilność.
• Small (kompaktowa obudowa): minimalne gabaryty umożliwiające montaż w ciasnych rozdzielnicach i puszkach przyłączeniowych.
• Przeznaczenie do czujników i siłowników: dedykowane do systemów 3- i 4-przewodowych w instalacjach niskiego napięcia sterujących w przemyśle.

Zgodność z Normami

Złącze zostało zaprojektowane zgodnie z obowiązującymi europejskimi normami dla przemysłowych złączy okrągłych i posiada oznaczenie CE. Ze względu na specyfikę zastosowań w sterowaniu maszynami, należy stosować je zgodnie z wytycznymi producenta oraz lokalnymi przepisami bezpieczeństwa.

Zastosowanie

Złącze SAIB-4-IDC-M12 small sprawdza się w różnorodnych aplikacjach automatyki przemysłowej, szczególnie tam, gdzie liczy się szybki montaż i oszczędność miejsca.

• Podłączanie czujników zbliżeniowych, fotoelektrycznych i indukcyjnych w liniach produkcyjnych.
• Przyłączanie siłowników pneumatycznych, zaworów proporcjonalnych i elementów wykonawczych w układach sterowania.
• Sygnalizacja stanów pracy (np. lampki statusu) w rozdzielnicach i pulpitach operatorskich.
• Instalacje w automatyce budynkowej – sterowanie napędami rolet, bram, oświetleniem technicznym.

Wskazówki Montażowe

Montaż i podłączenie złącza powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Złącze przeznaczone jest do montażu na przewodach o średnicy odpowiedniej dla systemu IDC – szczegółowe dane dotyczące przekroju i przygotowania przewodu znajdują się w dokumentacji producenta. Po wykonaniu połączeń zaleca się sprawdzenie ciągłości i izolacji miernikiem.

FAQ

• Jakie przewody można stosować z tym złączem? Złącze wyposażone jest w zaciski IDC, które akceptują przewody miedziane o określonej średnicy izolacji – szczegółowe informacje należy sprawdzić w karcie katalogowej produktu lub dokumentacji technicznej.
• Czy złącze nadaje się do zastosowań z sygnałami analogowymi? Tak, 4-biegunowe złącze M12 umożliwia przesyłanie zarówno sygnałów cyfrowych (np. NO/NC), jak i analogowych (0‑10 V, 4‑20 mA) w typowych aplikacjach czujnikowych – pod warunkiem poprawnego ekranowania przewodów.
• Czy produkt jest odporny na warunki zewnętrzne? Ze względu na wariant małej obudowy zaleca się stosowanie w suchych pomieszczeniach technicznych lub w rozdzielnicach z odpowiednim stopniem ochrony – brak danych o IP w dostarczonej specyfikacji; w razie potrzeby stosować dodatkową osłonę.
