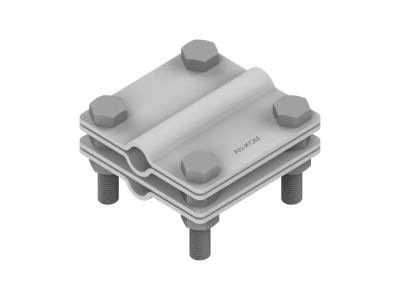

Złącze uziomowe 4xM8, B=40mm /OG/ | F195028 An-kom

Opis i Kluczowe Cechy

Złącze uziomowe 4xM8 o szerokości korpusu wynoszącej 40 mm to profesjonalny element instalacji odgromowej i uziemiającej, wyprodukowany przez renomowaną firmę AN-KOM. Produkt został zaprojektowany z myślą o zapewnieniu najwyższej jakości połączeń elektrycznych w systemach ochrony przed wyładowaniami atmosferycznymi. Kluczową cechą złącza jest zastosowanie czterech śrub o gwincie metrycznym M8, co gwarantuje równomierny docisk elementów przewodzących oraz minimalizację rezystancji przejścia na styku. Wykonanie w technologii ocynku ogniowego (OG) zapewnia wyjątkową odporność na korozję, co jest krytyczne w przypadku elementów pracujących w trudnych warunkach atmosferycznych lub bezpośrednio w gruncie.

• Cztery punkty dociskowe: Zastosowanie śrub M8 pozwala na uzyskanie stabilnego i pewnego mechanicznie połączenia.
• Szerokość 40 mm: Optymalny wymiar B=40mm umożliwia współpracę z szeroką gamą płaskowników (bednarek) oraz przewodów okrągłych.
• Powłoka antykorozyjna: Cynkowanie ogniowe stanowi barierę ochronną, która znacząco wydłuża żywotność instalacji uziemiającej.
• Wysoka wytrzymałość mechaniczna: Solidna konstrukcja zapobiega odkształceniom podczas dokręcania z odpowiednim momentem obrotowym.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczączymi systemów ochrony odgromowej. Spełnia wymagania normy PN-EN 62561, która określa standardy dla elementów urządzeń piorunochronnych (LPSC). Dzięki temu inżynierowie i instalatorzy mają pewność, że złącze uziomowe AN-KOM wytrzyma przepływ prądu piorunowego bez utraty swoich właściwości przewodzących i mechanicznych. Regularne badania laboratoryjne potwierdzają wysoką jakość powłoki cynkowej oraz trwałość gwintów.

Zastosowanie

Złącze uziomowe 4xM8 znajduje szerokie zastosowanie w budownictwie przemysłowym, komercyjnym oraz mieszkaniowym. Jest idealnym rozwiązaniem do:

• Łączenia bednarki z przewodami odprowadzającymi w instalacjach odgromowych.
• Wykonywania połączeń w otokowych układach uziemiających.
• Tworzenia połączeń wyrównawczych wewnątrz i na zewnątrz obiektów.
• Rozbudowy istniejących systemów uziemień fundamentowych.

Dzięki swojej uniwersalności, złącze jest podstawowym elementem wyposażenia każdego profesjonalnego elektroinstalatora zajmującego się systemami ochrony odgromowej.

Wskazówki Montażowe

Aby zapewnić maksymalną skuteczność i trwałość połączenia, należy przestrzegać poniższych zaleceń montażowych:

• Oczyszczenie powierzchni: Przed montażem należy upewnić się, że łączone elementy (bednarka, drut) są wolne od zanieczyszczeń, farby czy luźnej rdzy.
• Moment dokręcania: Śruby M8 należy dokręcać z odpowiednią siłą, aby zapewnić trwały styk elektryczny, unikając jednocześnie zerwania gwintu. Zaleca się stosowanie kluczy dynamometrycznych.
• Zabezpieczenie dodatkowe: W przypadku montażu w gruncie, miejsca połączeń warto dodatkowo zabezpieczyć masą antykorozyjną lub taśmą typu Denso, co jeszcze bardziej wydłuży czas eksploatacji złącza.
• Układ śrub: Należy dbać o równomierne dokręcanie wszystkich czterech śrub, co zapobiega przekoszeniu blach zaciskowych.

FAQ

1. Czy złącze nadaje się do montażu w ziemi?
Tak, dzięki powłoce cynkowanej ogniowo (OG), złącze jest przystosowane do pracy w środowisku glebowym, wykazując wysoką odporność na korozję elektrochemiczną.

2. Jakie przewody można łączyć za pomocą tego złącza?
Złącze o szerokości 40 mm jest dedykowane przede wszystkim do płaskowników (bednarki) o standardowych wymiarach, ale pozwala również na stabilne mocowanie przewodów okrągłych o odpowiednich średnicach.

3. Czy śruby M8 są dołączone do zestawu?
Tak, produkt jest dostarczany jako kompletny element montażowy wraz z czterema śrubami M8, co pozwala na natychmiastowe przystąpienie do prac instalacyjnych.
