Złącze uniwersalne 2-elementowe, 7.1 OC | 90700101 Elko-Bis

Opis i Kluczowe Cechy

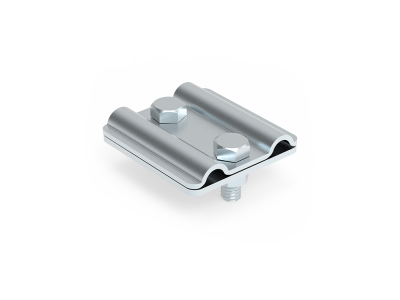

Złącze uniwersalne 2-elementowe o numerze katalogowym 90700101, wyprodukowane przez renomowaną firmę Elko-Bis, stanowi fundament bezpiecznej i trwałej instalacji odgromowej. Produkt został zaprojektowany z myślą o profesjonalnych systemach ochrony odgromowej, gdzie kluczowe jest zapewnienie ciągłości galwanicznej pomiędzy poszczególnymi elementami przewodzącymi. Konstrukcja złącza składa się z dwóch precyzyjnie dopasowanych elementów dociskowych, które po skręceniu gwarantują stabilne i pewne połączenie mechaniczne.

• Wysoka odporność korozyjna: Dzięki zastosowaniu powłoki ocynkowanej ogniowo (OC), złącze charakteryzuje się wyjątkową odpornością na działanie czynników atmosferycznych, co jest kluczowe w przypadku montażu na połaciach dachowych narażonych na wilgoć i zmienne temperatury.
• Uniwersalność konstrukcji: System 2-elementowy pozwala na szybkie i sprawne łączenie drutów odgromowych, eliminując ryzyko poluzowania się styków w trakcie eksploatacji.
• Trwałość mechaniczna: Solidne wykonanie gwarantuje, że złącze wytrzyma naprężenia mechaniczne wynikające z rozszerzalności cieplnej przewodów oraz parcia wiatru.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi systemów ochrony odgromowej (LPS). Złącze spełnia wymagania normy PN-EN 62561, która określa standardy dla elementów urządzeń piorunochronnych (LPSC). Dzięki temu inżynierowie i instalatorzy mogą mieć pewność, że komponent ten wytrzyma przepływ prądu piorunowego bez degradacji swoich właściwości przewodzących, co jest niezbędne dla zapewnienia bezpieczeństwa obiektu budowlanego.

Zastosowanie

Złącze uniwersalne 7.1 OC znajduje szerokie zastosowanie w budownictwie mieszkaniowym, przemysłowym oraz użyteczności publicznej. Jest dedykowane przede wszystkim do:

• Łączenia kolejnych odcinków drutu odgromowego wzdłuż kalenicy lub połaci dachu.
• Tworzenia połączeń przelotowych w siatkach zwodów niskich.
• Integracji elementów instalacji odgromowej na dachach płaskich i skośnych.
• Zapewnienia pewnego styku elektrycznego w miejscach narażonych na drgania.

Wskazówki Montażowe

Aby zapewnić maksymalną skuteczność ochrony odgromowej, podczas montażu złącza Elko-Bis należy przestrzegać poniższych zaleceń:

• Przygotowanie powierzchni: Przed montażem należy upewnić się, że drut odgromowy jest czysty i wolny od zanieczyszczeń, które mogłyby zwiększyć rezystancję styku.
• Moment dokręcania: Śruby łączące oba elementy złącza powinny być dokręcone z odpowiednią siłą, aby zapewnić trwały docisk, jednak bez ryzyka zerwania gwintu. Zaleca się stosowanie kluczy dynamometrycznych zgodnie z ogólnymi wytycznymi dla osprzętu odgromowego.
• Rozmieszczenie: Złącza powinny być rozmieszczone w sposób umożliwiający swobodną kompensację wydłużeń termicznych drutu.
• Kontrola okresowa: Po montażu oraz w ramach okresowych przeglądów instalacji odgromowej, należy sprawdzić stan powłoki cynkowej oraz stabilność połączenia śrubowego.

FAQ

• Czy złącze wymaga dodatkowego zabezpieczenia antykorozyjnego? Dzięki fabrycznemu cynkowaniu ogniowemu złącze jest w pełni zabezpieczone. W miejscach szczególnie agresywnych chemicznie można rozważyć zastosowanie wazeliny technicznej bezkwasowej na gwinty śrub.
• Czy można stosować to złącze do łączenia drutu z bednarką? Model 7.1 OC jest złączem uniwersalnym 2-elementowym zoptymalizowanym pod kątem łączenia drutów odgromowych. W przypadku łączenia drutu z bednarką należy zweryfikować, czy geometria zacisku pozwala na zachowanie odpowiedniej powierzchni styku.
• Z jakimi średnicami drutu współpracuje to złącze? Złącze jest przystosowane do standardowych średnic drutów odgromowych stosowanych w polskim budownictwie (zazwyczaj 8 mm), zapewniając im pełne objęcie przez elementy dociskowe.
