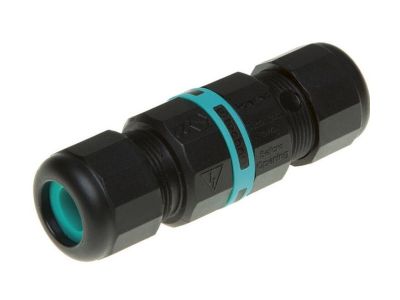

Złącze THB.391.A4A,4 PIN, IP68, D7-12, Teetube | T-THB391A4A000000 Astat

Opis i Kluczowe Cechy

Złącze THB.391.A4A z renomowanej serii Teetube to profesjonalne rozwiązanie przeznaczone do tworzenia hermetycznych połączeń elektrycznych w najbardziej wymagających środowiskach. Produkt charakteryzuje się 4-pinową konfiguracją, co pozwala na bezpieczną transmisję zasilania lub sygnałów sterujących w układach wieloprzewodowych. Kluczowym atutem złącza jest stopień ochrony IP68, który gwarantuje całkowitą pyłoszczelność oraz ochronę przed skutkami długotrwałego zanurzenia w wodzie pod ciśnieniem. Konstrukcja została zoptymalizowana pod kątem przewodów o średnicy zewnętrznej mieszczącej się w przedziale od 7 mm do 12 mm, co zapewnia szeroką kompatybilność z popularnymi kablami instalacyjnymi typu YDYp czy przewodami gumowymi H07RN-F.

• Liczba biegunów: 4 piny umożliwiające wszechstronne zastosowanie w instalacjach trójfazowych z przewodem ochronnym lub układach sterowania.
• Stopień ochrony IP68: Zapewnia pełną szczelność, eliminując ryzyko awarii spowodowanej wilgocią lub zalaniem.
• Zakres dławnicy: Obsługa kabli o średnicy 7-12 mm gwarantuje pewny chwyt i skuteczne uszczelnienie mechaniczne.
• Trwałość materiałowa: Wykonanie z wysokiej jakości tworzyw odpornych na promieniowanie UV oraz czynniki chemiczne.

Zgodność z Normami

Złącze THB.391.A4A zostało zaprojektowane i wyprodukowane zgodnie z najwyższymi standardami bezpieczeństwa obowiązującymi w branży elektro-technicznej. Produkt spełnia wymagania normy PN-EN 60529 w zakresie stopnia ochrony zapewnianej przez obudowy (kod IP). Posiada certyfikat CE, co potwierdza zgodność z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa użytkowania oraz ochrony zdrowia i środowiska. Materiały izolacyjne użyte w procesie produkcji są zgodne z dyrektywą RoHS, co ogranicza stosowanie substancji niebezpiecznych w sprzęcie elektrycznym.

Zastosowanie

Dzięki swojej unikalnej konstrukcji i wysokiej odporności na czynniki zewnętrzne, złącze Teetube znajduje szerokie zastosowanie w sektorze B2B oraz przemysłowym. Jest to idealny wybór dla:

• Oświetlenia zewnętrznego: Połączenia opraw drogowych, parkowych oraz iluminacji architektonicznych, gdzie występuje bezpośrednie narażenie na opady atmosferyczne.
• Systemów nawadniania: Instalacje w rolnictwie i ogrodnictwie, gdzie złącza pracują w warunkach wysokiej wilgotności gleby.
• Infrastruktury basenowej i fontann: Bezpieczne zasilanie pomp i oświetlenia podwodnego.
• Przemysłu ciężkiego: Połączenia czujników i elementów wykonawczych w myjniach samochodowych oraz halach produkcyjnych o wysokim stopniu zapylenia.

Wskazówki Montażowe

Aby zapewnić deklarowany stopień ochrony IP68 oraz długowieczność połączenia, podczas montażu należy przestrzegać poniższych zaleceń inżynieryjnych:

• Przygotowanie przewodu: Należy precyzyjnie zdjąć izolację zewnętrzną kabla, dbając o to, aby nie uszkodzić izolacji żył roboczych.
• Dobór średnicy: Upewnij się, że stosowany przewód mieści się w zakresie 7-12 mm. Zastosowanie zbyt cienkiego kabla może uniemożliwić poprawne uszczelnienie dławnicy.
• Moment dokręcania: Nakrętki dławnicy powinny być dokręcone z odpowiednią siłą, aby uszczelka gumowa ściśle przylegała do opony kabla, nie powodując jednak jej deformacji.
• Czystość: Przed skręceniem złącza należy sprawdzić, czy na uszczelkach nie znajdują się zanieczyszczenia takie jak piasek czy opiłki, które mogłyby naruszyć szczelność układu.

FAQ

• Czy złącze THB.391.A4A może być stosowane bezpośrednio w ziemi? Tak, stopień ochrony IP68 pozwala na stosowanie złącza w miejscach narażonych na zalanie, w tym w odpowiednio przygotowanych wykopach kablowych, pod warunkiem zachowania reżimu montażowego.
• Jaki jest maksymalny przekrój żyły, który można podłączyć do pinów? Złącze jest przystosowane do standardowych przekrojów stosowanych w instalacjach niskonapięciowych, zazwyczaj do 2,5 mm², co pozwala na stabilne przesyłanie energii przy zachowaniu niskiej rezystancji połączenia.
• Czy produkt jest odporny na promieniowanie słoneczne? Tak, obudowa wykonana jest z materiałów stabilizowanych UV, co zapobiega kruszeniu i odbarwianiu się złącza przy ekspozycji zewnętrznej.
