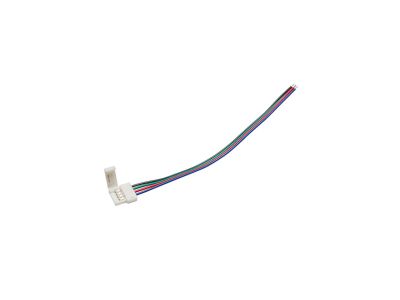

Złącze taśmy LED RGB 10mm 1-stronne zatrzask z przewodem | IL-Z06 LED Labs

Opis i Kluczowe Cechy

Złącze taśmy LED RGB 10mm 1-stronne z przewodem od renomowanego producenta LED Labs to profesjonalne rozwiązanie dedykowane do systemów oświetlenia wielokolorowego. Produkt został zaprojektowany z myślą o maksymalnym uproszczeniu procesu instalacji, eliminując konieczność czasochłonnego lutowania przewodów do padów lutowniczych taśmy. Mechanizm zatrzaskowy typu 'click' gwarantuje pewny docisk styków do ścieżek miedzianych taśmy LED o szerokości laminatu 10 mm, co przekłada się na stabilność połączenia elektrycznego nawet w warunkach występowania drgań. Zintegrowany przewód o odpowiednio dobranym przekroju pozwala na swobodne wyprowadzenie zasilania i sygnału sterującego RGB do sterownika lub kolejnego modułu systemu.

• Kompatybilność z taśmami LED RGB o szerokości podłoża 10 mm.
• System zatrzaskowy zapewniający trwałe połączenie mechaniczne i elektryczne.
• Fabrycznie zarobiony przewód ułatwiający podłączenie do instalacji niskonapięciowej.
• Kompaktowe wymiary pozwalające na montaż w większości profili aluminiowych.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania bezpieczeństwa i jakości, co jest kluczowe w profesjonalnych instalacjach elektro-technicznych. Złącze zostało wykonane z materiałów o wysokiej odporności termicznej, co zapobiega degradacji obudowy podczas długotrwałej pracy pod obciążeniem znamionowym. Komponenty użyte do produkcji są zgodne z dyrektywą RoHS, co oznacza wyeliminowanie substancji niebezpiecznych, takich jak ołów czy rtęć. Konstrukcja złącza wspiera zachowanie ciągłości obwodu ochronnego i jest przystosowana do pracy w systemach zasilanych napięciem bezpiecznym SELV (12V/24V DC).

Zastosowanie

Złącze IL-Z06 znajduje szerokie zastosowanie w zaawansowanych systemach oświetlenia dekoracyjnego i architektonicznego. Jest idealnym wyborem do montażu taśm LED RGB w miejscach, gdzie precyzyjne operowanie lutownicą jest utrudnione lub niemożliwe, np. na wysokościach lub wewnątrz gotowych mebli. Doskonale sprawdza się w instalacjach komercyjnych, takich jak podświetlenia witryn sklepowych, ekspozycji targowych oraz w nowoczesnych wnętrzach mieszkalnych. Dzięki jednostronnej konstrukcji z przewodem, złącze jest niezastąpione przy rozpoczynaniu nowych sekcji oświetlenia od strony zasilacza lub sterownika RGB.

Wskazówki Montażowe

Aby zapewnić bezawaryjną pracę systemu, należy przestrzegać poniższych zaleceń montażowych:

• Przed montażem upewnij się, że taśma LED jest docięta w wyznaczonym miejscu (na linii cięcia).
• Oczyść pady miedziane na taśmie LED z ewentualnych resztek kleju lub powłoki ochronnej, aby zapewnić optymalną przewodność.
• Wsuń taśmę LED do wnętrza złącza tak, aby styki złącza pokrywały się z polami lutowniczymi na taśmie (zachowaj polaryzację R, G, B, +).
• Dociśnij zatrzask, aż usłyszysz charakterystyczne kliknięcie, sygnalizujące zablokowanie mechanizmu.
• Zaleca się sprawdzenie poprawności połączenia poprzez delikatne pociągnięcie za przewód przed ostatecznym zamocowaniem taśmy w profilu.

FAQ

1. Czy złącze pasuje do taśm LED RGBW?
Nie, prezentowane złącze jest dedykowane do standardowych taśm RGB (4 piny). Taśmy RGBW wymagają złączy 5-pinowych o odpowiedniej szerokości.

2. Czy złącze zmieści się w wąskim profilu aluminiowym?
Złącze zostało zaprojektowane tak, aby pasować do większości standardowych profili o szerokości wewnętrznej powyżej 12 mm. Przed montażem warto zweryfikować wysokość wewnętrzną profilu, uwzględniając grubość zatrzasku.

3. Czy połączenie jest wodoodporne?
Złącze posiada stopień ochrony IP20 i jest przeznaczone do stosowania wewnątrz suchych pomieszczeń. W przypadku montażu taśm w osłonach silikonowych (IP65/IP67), należy usunąć fragment izolacji w miejscu styku lub zastosować dedykowane złącza hermetyczne.
